Закон Ома - физика процесса на примере движения воды. Формулы зависимости сопротивления, напряжения, силы тока и мощности

Магический треугольник - зависимость сопротивления, напряжения и силы тока
Давайте вместе разберемся в зависимости сопротивления, напряжения, силы тока и мощности на примере движения воды. В реальном времени на наших интерактивных примерах вы сможете увидеть как изменяется один из искомых параметров, если вы знаете величины двух других.

Существует всего 2 базовых формулы которые помогут вам понять взаимосвязь между силой тока(Амер), напряжением(Вольт), сопротивлением (Ом) и мощностью (Ватт).
Зная хотя бы два из перечисленных параметра вы всегда можете рассчитать два других.


ЗАКОН ОМА

Базовая формула P=I*E E=I*R
Расчет напряжения E=P/I E=I*R E=SQR(P*R)
Расчет силы тока I=P/E I=E/R I=SQR(P/R)
Расчет мощности P=I*E P=E 2 /R P=I 2 *R
Расчет сопротивления R=E 2 /P R=E/I R=P/I 2
P - Мощность (Ватт)
E - Напряжение (Вольт)
I - Сила тока (Ампер)
R - Электрическое сопротивление (Ом)
SQR - квадратный корень




Для справки:

Мы используем переменную E для обозначения напряжения, иногда вы можете встретить  обозначение V для напряжения. Не дайте себя запутать названиям переменных.

Изменение сопротивления:

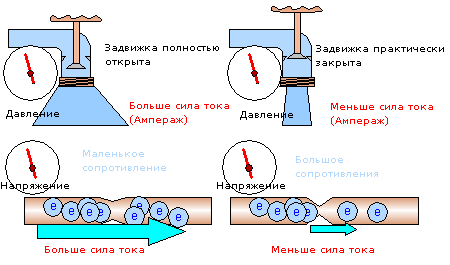

На следующей схеме вы видите разность сопротивлений между системами изображенными на правой и левой стороне рисунка. Сопротивление давлению воды в кране противодействует задвижка, в зависимости от степени открытия задвижки изменяется сопротивление.

Сопротивление в проводнике изображено в виде сужения проводника, чем более узкий проводник тем больше он противодействует прохождению тока.

Вы можете заметить что на правой и на левой стороне схемы напряжение и давление воды одинаково.

Вам необходимо обратить внимание на самый важный факт.

В зависимости от сопротивления  увеличивается и уменьшается сила тока.

Слева при полностью открытой задвижке мы видим самый большой поток воды. И при самом низком сопротивлении, видим самый большой поток электронов (Ампераж) в проводнике.

Справа задвижка закрыта намного больше и поток воды тоже стал намного больше.

ужение проводника тоже уменьшилось вдвое, я значит вдвое увеличилось сопротивление протеканию тока. Как мы видим через проводник из за выского сопротивления протекает в два раза меньше электронов.

Зависимость силы тока от сопротивления на примере давления воды и задвижки


Для справки

Обратите внимание что сужение проводника изображенное на схеме используется только для примера сопротивления протеканию тока. В реальных условиях сужения проводника не сильно влияет на протекающий ток. Значительно большее сопротивление могут оказывать полупроводники и диэлектрики.

Сужающийся проводник на схеме изображен лишь для примера, для понимания сути происходящего процесса.

Формула закона Ома - зависимость сопротивления и силы тока

I = E/R

Как вы видите из формулы, сила тока обратнапропорциональна сопротивлению цепи.

Больше сопротивление = Меньше ток

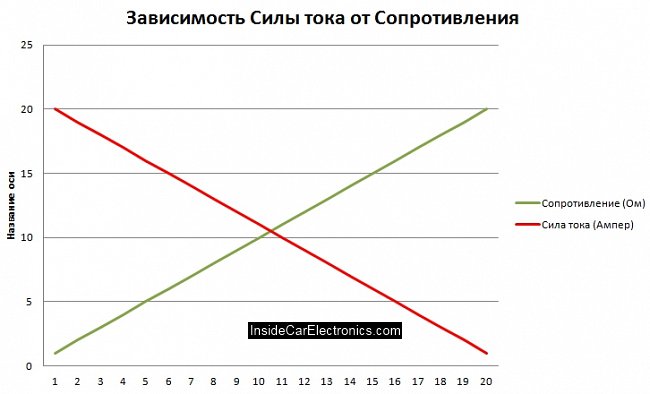

График зависимости силы тока от сопротивления

* при условии что напряжение постоянно.


Изменение напряжения.

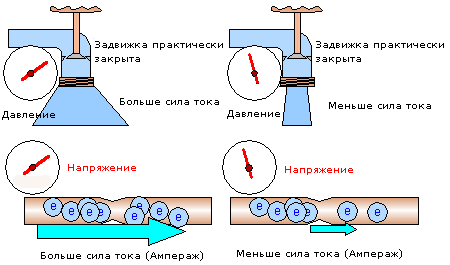

На изображенной схеме во всех системах сопротивление имеет одинаковую величину.
В этот раз на картинке изменяется сопротивление/давление.

Вы можете увидеть что при увеличении напряжения приводит к увеличению протекающего тока даже при постоянном сопротивлении.

Зависимость силы тока от напряжения на примере давления воды через задвижку



Формула закона Ома - зависимость напряжения и силы тока

I = E/R

Обратите внимание что сила тока протекающего в проводнике прямопропорциональна напряжению.

Больше напряжение = Больше сила тока

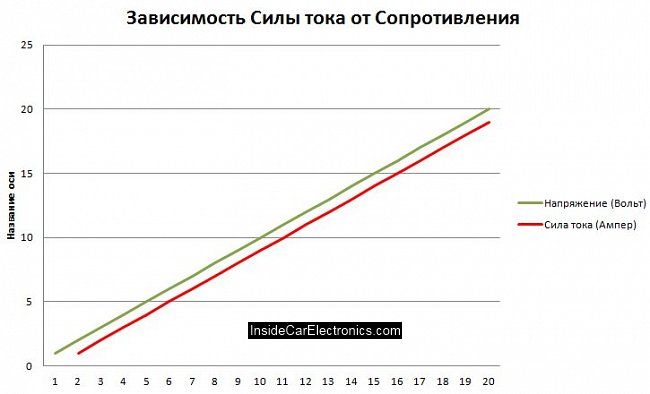

График зависимости силы тока от напряжение

* при условии что сопротивление постоянно.


Математический рассчет

Напряжение на нагрузке 10 Ом при напряжении питания 12 Вольт от аккумуляторной батареи


Рассмотрим пример.
У нас есть аккумуляторная батарея с напряжением питания 12 Вольт. К ней напрямую подключен резистор (сопротивление) 10 Ом. Для того что бы рассчитать какая мощность приложена к нашему резистору, можно воспользоваться формулой.

P = E2/R
P = 122/10
P = 144/10.
P = 14.4 watts

Мощность рассеиваемая на резисторе состовляет 14,4 Ватта.

Если вы хотите определить величину тока протекающего через проводник, мы используем другую формулу

I = E/R
I = 12/10
I = 1.2 amps

Сила тока протекающего через цепь составляет 1,2 Ампера
----------------
Калькуляторы зависимости напряжения, силы тока и сопротивления.


1. Калькулятор рассеиваемой мощности  и протекающей силы тока в зависимости от сопротивления и приложенного напряжения.



Исходные параметры:
Сопротивление резистора Ом
Напряжение Вольт
Результат:
Мощность Ватт
Сила тока Ампер
Схема измерения силы тока и Мощности в цепи  с заданным сопротивление и напряжением





2. Калькулятор сопротивления по приложенному напряжению и протекающей силе тока



Исходные параметры:
Напряжение Вольт
Сила тока Ампер
Результат:
Сопротивление Ом

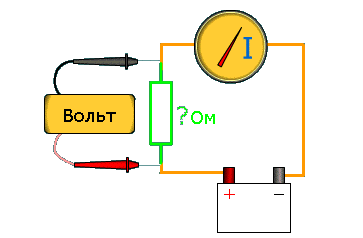

Схема определение сопротивления цепи по заданному напряжение и силе тока

3. Калькулятор напряжения и силы тока по сопротивлению цепи и рассеиваемой мощности.



Исходные параметры:
Мощность Ватт
Сопротивление Ом
Результат:
Напряжение Вольт
Сила тока Ампер

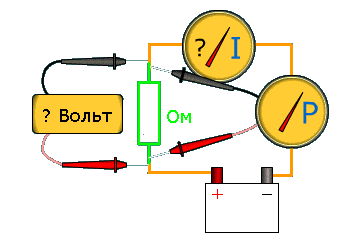

Схема определения напряжения и силы тока в цепи с известным сопротивлением  и приложенной мощностью


Демо закона Ома в реальном времени.

Для справки
В данном примере вы можете увеличивать напряжение и сопротивление цепи. Данные изменения в реальном времени будут изменять силу тока протекающего в цепи и мощность рассеиваемую на сопротивлении.

Если рассматривать аудио системы - вы должны помнить что усилитель выдает определенное напряжение на определенную нагрузку (сопротивление). Соотношение двух этих величин определяет мощность.
Усилитель может выдать ограниченную величину напряжения в зависимости от внутреннего блока питания и источника тока. Так же точно ограничена и мощность которую может подать усилитель на определенную нагрузку (к примеру 4 Ома).
Для того что бы получить больше мощности, вы можете подключить к усилителю нагрузку с меньшим сопротивлением (к примеру 2 Ома). Учтите что при использовании нагрузки с меньшим сопротивлением - скажем в два раза (было 4 Ома, стало 2 Ома) - мощность тоже возрастет в два раза.(при условии что данную мощность может обеспечить внутренний блок питания и источник тока).
Если мы возьмем для примера моно усилитель мощностью 100 Ватт на нагрузку 4 Ома, зная что он может выдать напряжение не более 20 Вольт на нагрузку.
Если вы поставите на нашем калькуляторе бегунки
Напряжение 20 Вольт
Сопротивление 4 Ома
Вы получите
Мощность 100 Ватт

Если вы сдвинете бегунок сопротивления на величину 2 Ома, вы увидите как мощность удвоится и составит 200 Ватт.

В общем примере источником тока является аккумуляторная батарея (а не усилитель звука) но зависимости силы тока, напряжения, сопротивления и сопротивления одинаковы во всех цепях.
