Давайте вместе разберемся как же инженерам компании Toyota удалось создать сложнейший редуктор для работы трех двигателей на одной оси в своем автомобиле тойота приус. Посмотрим на видео как передается момент от двигателей к колесам в реальном времени через специальную планетарную раздаточную муфту.

Автомобиль Toyota Prius имеет достаточно сложную систему привода.


Основные компоненты силовой установки Toyota Prius:

1. Двигатель внутреннего сгорания -  бензиновые двигатель работающий по циклу Аткинсона. Основные достоинства такого двигателя - малый расход топлива, высокий КПД и очень низкая токсичность.
Двигатель может не только передавать усилие на колеса автомобиля при необходимости, но так же может крутить мотор генератор вырабатывая энергию для электрической сети автомобиля.
Электричество от генератора может запасаться в аккумуляторных батареях или тратится на климат-контроль или другие системы автомобиля.

Составные части электропривода Toyota Prius - два мотор/генератора и планетарный механизм
Оснонвые элементы привода Toyota Prius - два электродвигателя и коробка в разборе

2. Мотор/генератор 1 - может работать как генератор, вырабатывает энергию для последующей зарядки аккумуляторов или для прямой передачи энергии к мотору 2 который непосредственно крутит колеса, в моменты когда ему не хватает мощности батарей. Так же этот мотор помогает запустить ДВС как стартер в обычном автомобиле.
3. Мотор/генератор 2 - служит для передачи основного усилия на колеса автомобиля используя энергию аккумуляторных батарей.

Оба мотор/генератора сделаны на основе мощных неодимовых магнитов.

Сердечник элетромотора Тойота Приус из стали с нишами под неодимовые магниты
Сердечник элетромотора Тойота Приус из стали с нишами под неодимовые магниты


Постоянные магниты двигаются внутри элетромагнитного статора состоящего из множества медных обмоток вырабатывая электрический ток.

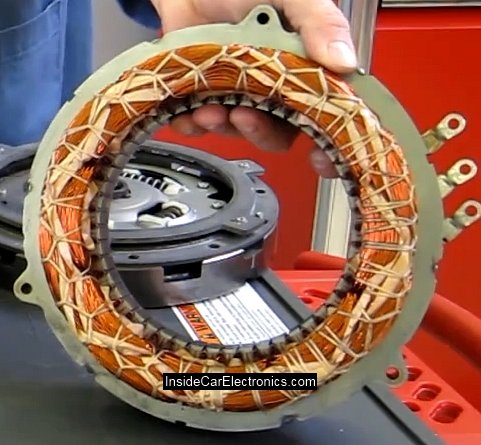

Электрический статор мотор/генератора Тойота Приус с медными трехфазными силовыми обмотками
Электрический статор мотор/генератора Тойота Приус с медными трехфазными силовыми обмотками


На выходе статора при работе в режиме генератора мы получаем трехфазное переменное напряжение, которое с помощью конвертера  преобразовывается в постоянное напряжение, необходимое для подзарядки аккумуляторов и стабильно работы электросети автомобиля.

Так же в режиме мотора, если на обмотки электромагнитного статора подается трехфазное контролируемое напряжение, ротор с магнитами крутится вырабатывая необходимое количество кинетической энергии.

4. Планетарный раздаточный механизм - самый сложный элемент привода автомобиля. Позволяет комбинировать усилия от Двигателя внутреннего сгорания и тягового электродвигателя. Механизм может не только подключать в нужные моменты ДВС, но так же может отключать его от всей системы привода, оставляя его один на один с генератором.

Основной особенностью планетарного механизма автомобиля Toyota Prius является то, что двигатель внутреннего сгорания не связан напрямую с колесами. ДВС может частично помогать вращать колеса отдавая лишь часть энергии и происходит это на оптимальных оборотах двигателя и на соответствующей оптимальной скорости автомобиля.
Как показывает практика - ДВС работает оптимально на трассе при оборотах выше 2000 - особенно это касается двигателя с циклом Аткинсона, который практически не отдает момента на низких оборотах.

В основном ДВС крутит генератор который вырабатывает электрическую энергию. Если автомобиль движется в пробках и передвигается медленно, его перемещает основной электродвигатель за счет аккумуляторных батарей. В случае если автомобилю нужно набрать скорость дополнительная энергия вырабатывается генератором который раскручивается с помощью ДВС.



Схема - Основные элементы привода тойта приус, соединение двигателей с помощью планетарного редуктора
Схема работы коробки передач (передаточного планетарного механизма) и двигателей тойота приус

Основные части планетарного механизма

Планетарный механизм коробки передач Тойота Приус  в разборе - составные части
Основные элементы планетарного шестеренчатого механизма Тойота Приус

1. Основное кольцо  - внешняя круговая шестерня
2. Солнечная шестерня - по аналогии с солнечной системой расположена в центре механизма
3. Планетарные шестерни - расположены на планетарной оси которая вращается вокруг солнечной шестерни и соответственно так же вращаются и планетарные шестерни.

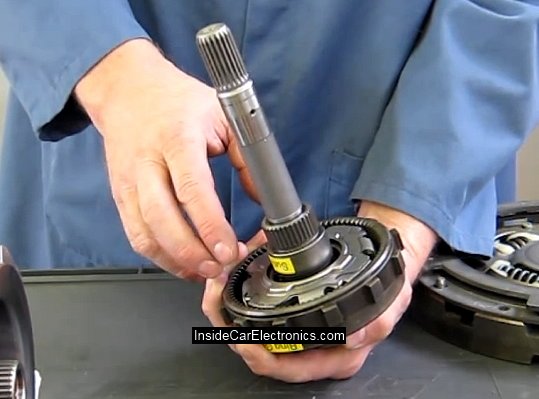

Планетарный механизм коробки передач Тойота Приус в сборе
Собранные вместе основные элементы планетарного шестеренчатого механизма Тойота Приус

Мотор/генератор 1 - который в большинстве случаев работает как генератор или как стартер подключен напрямую к солнечной шестерне.
Мотор/генератор 2 - подключен к основному кольцу и в свою очередь напрямую к колесам.
ДВС - подключен к планетарной оси с планетарными шестернями.

На стенде представлена вся система в сборе.

Собранная вместе система привода Тойота Приус из двух электромоторов, распределительного планетарного механизма и диска сцеплени ДВС
Собранная вместе система привода Тойота Приус из двух электромоторов, распределительного планетарного механизма и диска сцеплени ДВС

Основные элементы - диск сцепления на валу планетарного механизма (ДВС), мотор/генератор 1  и Мотор/генератор 2.


Видео - принцип работы и составные части планетарного механизма соединяющего электродвигатели и двс в тойту приус

Примеры работы коробки передач тойоты приус:

1. Если автомобиль остановился Мотор/генератор 2 тоже останавливается так как соединен напрямую с колесами.
Если аккумлуяторные батареи недостаточно заряжены для последующего движения их нужно зарядить с помощью генератор. Для этого необходимо завести двигатель.
Мотор/генератор 1 начинает свое вращение и через планетарный механизм вращает и заводит двигатель.
ДВС в свою очередь начинает вращать Мотор/генератор 1  и тот в режиме генератора вырабатывает необходимую энергию. Переменное напряжение на выходе генератора преобразовывается в постоянное напряжение 120 Вольт для зарядки аккумуляторов.
Так же двигатель может запускаться и останавливаться в таком режиме при необходимости для зарядки аккумуляторов или  для подпитки потребителей бортовой сети автомобиля (климат-контроль, магнитола, свет).

2. Если нам необходмо начать движение и двигатель внутреннего сгорания остановлен, энергия направляется на Мотор/генератор 2 который начинает вращать колеса и одновременно через планетарный механизм вращает Мотор/генератор 1. На этом этапе происходит обратное преобразование из постоянного напряжения 120 Вольт в трехфазное переменное для вращения электромотора.

При большом разгоне автомобиля, мы можем достигнуть такой скорости на колесах автомобиля а значит и на оси Мотор/генератор 2 которая будет больше допустимой скорости Мотор/генератор 1. Обычно это скорость около 40 миль в час при которой обороты на Моторе 1 достигают максимальных 6000.

Мотор 2 приводит в движение  Мотор 1 через шестерни с соотношением 2,6. То есть при вращении Мотор 2 на максимальных оборотах, Мотор 1 будет делать в 2,6 раза больше оборотов.

3. Запуск двигателя на ходу происходит при остановке Мотор/генератор 1 с помощью электромагнитного поля подаваемого как противовес - против вращения ротора. При такой комбинации усилий, сила вращения колеса передается на вал ДВС. Двигатель прокручивается и заводится.

ДВС начинает вращаться и увлекает за собой Мотор/генератор 1. Теперь все моторы вращаются в одном направлении и все силы равномерно расходуются на движения колес. Правило соблюдается только если скорости всех моторов одинаковые.

Если ДВС начинает крутится быстрее прикода колес (Мотор/генератора 2), он начинает быстрее вращать генератор 1 вырабатывае больше энергии для зарядки аккумуляторов  и последующего движения.

На данном примере мы можем четко проследить что Двигатель Внутреннего сгорание не связан напрямую с приводом авто. Он вращается свободно - может вращаться быстрее или медленнее основного привода (Мотор/генератора 2). ДВС может только помогать вращаться колесам при совпадении оборотов колес и оси двигателя -  в остальных случаях он работает только на генератор добавляя необходимую энергию в систему в нужные моменты.

4. Задний ход реализован с помощью Мотор/генератора 1, который как вы помните по описанию выше использовался только как генератор или стартер.
В случае если ДВС заглушен и автомобиль необходимо сдвинуть назад - Мотор/генератора 1 подключается в режиме мотора  и вращается  в направлении  противоположном вращению Мотор/генератора 2. При остановленом ДВС планетарная ось остановлена на месте и усилие с Мотора 1 передается через планетарные шестерни напрямую на Мотор 2.
Мотор 2 вращается в обратно направлении и автомобиль двигается назад.

Если в момент запуска заднего хода работает ДВС, необходимо просто вращать Мотор/генератора 1 быстрее чем вращается ДВС, тем самым дополнительное усилие (вращение с превышающей скоростью) будет передаваться на Мотор/генератора 2 в виде обратного вращения - заднего хода.

Таким образом сложный и в тоже время простой планетарный механизм позволяет соединить три двигателя  в любых комбинациях необходимых для полноценной работы автомобиля Toyota Prius.
