Проблема с генератором. Как определить и диагностировать? Что делать если падает напряжение в сети питания авто и садится аккумулятор?

04.08.2011
Зачастую проблемы в электросети автомобиля связаны с генератором, аккумулятором либо проводкой. Генератор по сути является электрическим сердцем автомобиля (он не менее важен чем сам двигатель). Если генератор не работает, автомобиль гарантировано перестанет работать, это просто вопрос времени. Как же определить что с генератором все в порядке.

Большинство аккумуляторов работают от 3 до 5 лет, после истечения этого срока автомобильные аккумуляторы обычно выходят из строя. Обязательно заменяйте аккумулятор если он выходит из строя.
По электрической схеме генератор и аккумулятор должны работать только в связке. Как минимум это связано с тем что строение современных генераторов достаточно сложное.

Генератор состоит из активного ротора и статора которые представляют собой катушки индуктивности (большое количество витков медной проволоки)

Катушки индуктивности ротора и статора автомобильного генератора. Детали генератора, внутреннее устройство.
Активный ротор и статор автомобильного генератора постоянного тока.


В следствии того что и ротор и статор в данной схеме активные, генератор начнет вырабатывать необходимую мощность, только при определенном напряжении на обмотке (катушке) ротора. Необходимое напряжение на обмотке статора появляется благодаря аккумуляторной батарее автомобиля. Двигаясь внутри статора катушка ротора вызывает в нем движение тока - вырабатываемую электрическую энергию.

Если аккумулятор садится либо он испортился или отключен от электросети, обычно в сети автомобиля наблюдают большие скачки напряжения. Связано это с тем что генератор пытается питать себя своей же энергией, что является затухающим процессом.

Колебания напряжение в сети питания автомобиля могут привести к тому что некоторые приборы бортовой сети, могут сгореть, поэтому очень не рекомендуется использовать автомобиль без аккумулятора.

Как и наоборот - автомобиль без генератора будет использовать только мощность аккумуляторной батареи и долго не проработает. Аккумулятор сядет, автомобиль заглохнет. Далее вам придется заряжать аккумулятор на специальной станции или специальным зарядным устройством дома.

Как же определить после зарядки аккумулятора, что проблема на данный момент именно в генераторе.

Найдите в вашем подкапотном пространстве аккумуляторную батарею. Батарея имеет две клеммы, + (положительную) и - (отрицательную). Отрицательная клемма обычно соединена напрямую с кузовом автомобиля. В некоторых случаях стартер тоже напрямую соединен с отрицательной клеммой аккумуляторной батареи, хотя в большинстве автомобилей стартер напрямую соединен с генератором.
Положительная клемма зачастую защищена пластиковой накладкой, что бы не произошло замыкания с близлежащими контактами или кузовом автомобиля в том числе и после аварии (не забываем что весь кузов это большой отрицательный контакт аккумуляторной батареи).

Плюсовая клемма аккумулятор защищенная пластиковой накладкой от короткого замыкания на корпус при аварии
Пластиковая защитная накладка на положительную клемму аккумулятора для защиты от КЗ на корпус или проводку


Пока машина не заведена, вся бортовая сеть автомобиля питается от аккумуляторной батареи.
Не отсоединяйте батарею пока двигатель работает. Во время такого отключения на клеммах аккумулятора будет пробивать большая искра, что может привести к разрушению внутренних ячеек аккумулятора а так же аккумулятор может просто взорваться от перегрузок (искра проскакивает потому что во время того как двигатель работает, генератор заряжает батарею большими токами).

Для того что бы определить поломку, нам необходимо проверить сначала напряжение не заведенного автомобиля. Для этого нам потребует тестер.

Снимите защитную пластиковую накладку с клеммы аккумулятора. Подсоедините к плюсовой клемме аккумулятора щуп тестера красного цвета. Соответственно к минусовой клемме щуп черного цвета.



Измеряем тестером на клеммах аккумулятора напряжение при выключеном генераторе
Измеряем напряжение сети электропитания автомобиля при выключенном двигателе

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 …. 12,8 Вольта. Если напряжение меньше этого значения, это скорее всего говорит что батарея выходит из строя и не накапливает необходимой энергии. Если ваш автомобиль все еще заводится от батареи с пониженным напряжением, вы вполне можете использовать ее дальше, но вы должны быть готовы к тому что в любой момент, скажем даже при понижении температуры на улице, напряжение батареи может упасть ниже необходимого уровня и ваша машина не заведется. Так же такая батарея может быстро разрядится в процессе стоянки - если вы слушаете музыку или оставляете открытой дверь (в этот момент горит внутреннее освещение). Так же плохо если вы на долго оставляете машину на стоянке и не заводите ее. В такие моменты аккумулятор сильно разряжается.

Далее вы можете найти генератор. Обычно он закреплен болтами к корпусу двигателя и крутится с помощью ремня во время вращения двигателя. За счет вращения генератор вырабатывает электрическую энергию необходимую для работы всех электроприборов автомобиля, а так же для зарядки аккумулятора.

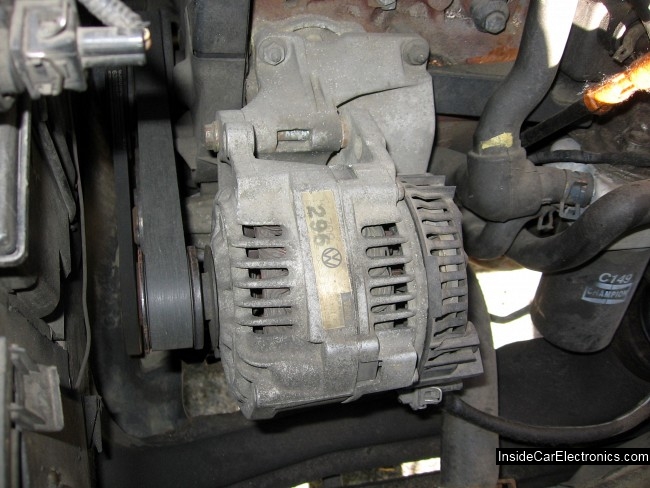

Автомобильный генератор постоянного тока (12 Вольт) на volkswagen passat b4
Генератор с шкивом для ременного привода. Закреплен к корпусу двигателя болтами.


Если генератор не вырабатывает необходимую электроэнергию, аккумулятор не будет заряжаться и постепенно сядет - машина перестанет работать.

Теперь нам необходимо проверить отдает ли генератор необходимую энергию в бортовую сеть автомобиля. Для этого нам надо завести двигатель и снова измерить напряжение на клеммах аккумулятора. При работающем генераторе напряжение на клеммах должно быть около 13,6 …. 14,3 Вольта.

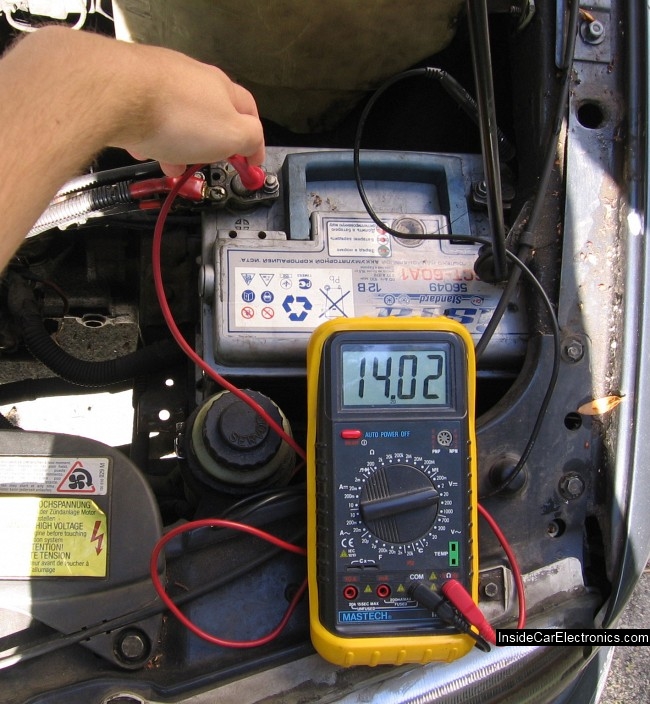

Измеряем тестером на клеммах аккумулятора напряжение при работающем генераторе
Измеряем напряжение сети электропитания автомобиля при работающем двигателе

Так же нам необходимо узнать силу тока которую выдает наш генератор. Для этого нам необходимо будет взять Амперметр (переключить наш тестер в режим измерения силы тока А) и подключить его последовательно с генератором. Либо если ваш тестер может измерить силу тока щупом, то необходимо просто обхватить щупом провод который идет от генератора к положительной клемме аккумулятора.

Обычно генератор выдает максимум своей мощности где то на 1200 оборотах двигателя. Вы можете включить все электроприборы в автомобиле и поднять обороты двигателя до заявленных. О том какой ток должен выдавать ваш генератор вы можете узнать в технической документации или прочитать на его корпусе. Зачастую генератор выдает чуть меньший пиковый ток чем заявлено, скажем если ваш генератор по тех документации должен выдавать 90 Ампер, скорее всего при измерениях он будет выдавать 88 Ампер - это нормально.
Не используйте генератор в  пиковом режиме слишком долго, он не предназначен для этого. Если вы будете использовать генератор на пиковой мощности долго он перегреется и сгорит.

Если генератор работает неправильно, его придется снять и заменить (обратиться в сервисный центр), либо разобрать и устранить поломку.
Если с генератором все хорошо, но электросеть автомобиля все равно работает неадекватно, скорее всего проблема в аккумуляторе либо в самой электросети.
Часто бывает так, что где то есть замыкание или плохие контакты, но это уже материал для отдельной статьи.
