Калькулятор зависимости силы тока от напряжения и сопротивления. Ом - теория зависимости силы тока и мощности от сопротивления.

02.11.2011
Теория зависимости силы тока и мощности от сопротивления
Калькулятор зависимости силы тока от напряжения и сопротивления.
Как мы говорили ранее, Ом единица измерения выражающая сопротивления цепи протеканию тока. Один Ом сопротивления позволит протекать току в 1Ампер через цепь (через потребителя) когда к ней приложено напряжение в 1 Вольт. Давайте попробуем разобрать это на более понятном примере.

Все источники питания рассчитаны на предельную нагрузку (на определенную мощность).

По сути любой источник энергии имеет определенное напряжение на выходе, а так же определенную допустимую силу тока. При превышении максимальной силы тока (мощности) источник питания может сгореть.

Давайте представим, что у нас есть источник питания  с напряжением 12 Вольт и с допустимой силой тока в 1 Ампер.
Если подключим к такому источнику нагрузку в виде сопротивления 24 Ома, через чем будет протекать ток равный ½ максимально допустимого тока - тоесть 0,5 Ампера.
Если параллельно мы подключим еще одно сопротивление 24  Ома сила тока достигнет максимально допустимой в 1 Ампер.

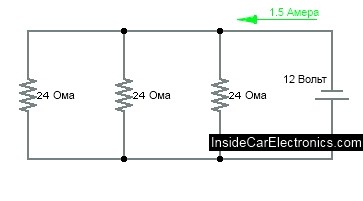

Источник тока 12 Вольт с несколькими потребителями сопротивлением 24 Ома, рассчетная сила тока 1.5 Ампера
Схема зависимости силы тока от сопротивления нагрузки


Подключив еще одно сопротивление параллельно к источнику питания через цепь будет протекать ток в 1,5 раза больше допустимого.  При такой нагрузке в источнике питания скорее всего сгорит предохранитель, возможно такой источник питания даже сгорит сам в условиях перегрузки.

По сути тоже самое происходит когда вы подключаете низкоомную нагрузку к усилителю. Если вы подключите к усилителю нагрузку (скажем динамик) с сопротивлением меньше, чем заявленная в характеристиках усилителя, он может сгореть. Тоже самое произойдет, если вы подключите несколько динамиков параллельно, тем самым увеличив силу тока а значит и мощность.

Сопротивление нагрузки может служить инструментом регулировки выходной мощности усилителя. Чем меньше сопротивление нагрузки тем больший будет протекать через него, а значит и мощность будет больше. Не забываейте, что нельзя допускать понижения сопротивления ниже заявленных параметров усилителя . Помните что короткое замыкание это 0 Ом! Наверно вы уже догадываетесь почему.

Пример расчета зависимости силы тока от сопротивления проводника или потребителя (нагрузки)

Так как основные примеры электроники мы рассматриваем на примерах автозвука.... Давайте предположим, что у нас есть усилитель мощностью 100 Ватт  (мощность мы разберем более подробно чуть позже) и он рассчитан на минимальное сопротивление 4 Ома.
Это означает, что усилитель может генерировать мощность до 100 Ватт на нагрузку в 4 Ома, и если сопротивление нагрузки будет меньше, вполне вероятно он сгорит.

Для того что бы достичь мощности в 100 Ватт на 5 Ома через цепь нагрузки должен протекать ток в 5 Ампер.

Для того что бы такой ток протекал через нагрузку 4 Ома, необходимо создать разность потенциалов (напряжение) на контактах динамика в 20 Вольт. (то есть при максимальной мощности, напряжение на контактах динамика будет равно 20 Вольт).

Пусть множество этих цифр не сбивает вас с толку, мы ниже более подробно рассмотрим все определения.

Ниже приведен калькулятор который рассчитывает силу тока в зависимости от напряжения и сопротивления.

Калькулятор зависимости силы тока от напряжения и сопротивления.



Исходные данные
Ohms
Volts
Результат
Сила тока = A


Если вы введете наши исходные данные 20 Вольт и 4 Ома в исходные параметры, вы увидите в результатах калькулятора что через нагрузку будет протекать ток в 5 Ампер. Если вы уменьшите сопротивление до 2 Ом, сила тока увеличится вдвое. Но как мы помним максимальная допустимая сила тока для нашего усилителя 5 Ампер и более низкое сопротивление нагрузки приведет к повышению силы тока, а это может повредить ваш усилитель.

Используйте этот калькулятор для расчета силы тока протекающего через нагрузку.

- Калькулятор наглядно продемонстрирует вам как напряжение приложенное к нагрузке, а так же сопротивление нагрузки, влияет на ток протекающий в цепи
- вы можете отдельно менять  Вольтаж и сопротивление
- обратите внимание, что увеличение силы тока обычно связано с увеличением приложенного напряжения и УМЕНЬШЕНИЕМ сопротивления.

Понижение силы тока связано обычно с понижением напряжения и УВЕЛИЧЕНИЕМ сопротивления.

п.с. Когда вы покупаете динамики для вашей аудиосистемы вы должны знать минимальное сопротивление на которое рассчитан ваш усилитель, что бы получить от него максимальную мощность. Зная параметры усилителя вы можете точно выбрать правильный динамик (как с одной катушкой так и с двумя - помните о параллельном и последовательном соединении).

!!! Помните что Ом это единица выражающая сопротивление нагрузки  протеканию электрического тока.
