Как сделать зарядное устройство для автомобильного аккумулятора своими руками?

06.12.2011
Давайте для начала разберемся из каких составных элементов должно состоять зарядное устройство. Для этого мы возьмем заводской вариант зарядного устройства и попробуем создать что то похожее своими руками.

Основные компоненты из которых состоит зарядное устройство:

Трансформатор - преобразует напряжение питания сети 220 Вольт в необходимо для нас 12 Вольт либо в некоторых устройствах до 14,4 Вольта (последнее соответствует напряжению питания электросети автомобиля при работающем генераторе)

Диодный мост - это четыре соединенных между собой диода которые преобразуют переменное электричество в постоянное.

Блок управления зарядом - один из самых важных элементов, который управляет токами заряда. Позволяет зарядить аккумулятор полностью и при этом не перезарядить его (не позволяет закипеть электролиту внутри аккумулятора)

Регуляторы, разъемы, индикаторы и др органы управления.

Провода и клеммы для подключения к аккумулятору.

Итак рассмотрим один из самых дешевых образцов зарядного устройства - рыночная стоимость около 40 долларов.

Заводское зарядное устройство для авто аккумуляторов
Стандартное дешевое заводское зарядное устройства для автомобильных аккумуляторов

Технические характеристики зарядного устройства:

Заряжает аккумуляторы от 10 до 75 ампер часов.
Есть возможность заряжать 6v или 12v аккумуляторы для автомобиля, мотоцикла, скутера, мопеда и т.д.
(На передней панели мы визуально можем найти специальные переключатель между напряжениями 6 или 12 Вольт аккумулятора).
Ток подаваемый на аккумулятор в конце заряда уменьшается автоматически.
(На передней панели мы так же можем увидеть амперметр, для индикации тока заряда)

Зарядное утройство для автомобильных аккумуляторов. Вид изнутри. Устройство и детали.
Внутреннее устройство, элементы заводского зарядного устройства для автомобильных аккумуляторов

Рассмотрев зарядное устройство изнутри мы можем найти такие основные элементы
- трансформатор
- диодный мост
- предохранитель
- переключатель выходного напряжение
- провода на клеммы подключаемые к аккумулятора.

В нашем варианте блок управления зарядом отсутствует.

В принципе эта схема тоже имеет право на жизнь и работает она следующим образом.

Принцип работы зарядного устройства:

Трансформатор рассчитан на определенный ток заряда - скажем не более 7,5 Ампер.
При подключении разряженного аккумулятора максимально допустимой емкости 75 Ампер, трансформатор отдает максимально допустимые ток в 7,5 Ампера что является 1/10 емкости аккумулятора.

По мере зарядки аккумулятора напряжение на его клеммах увеличивается и ток заряда уменьшается (именно поэтому благодаря законам физики ток подаваемый на аккумулятор в конце зарядки будет уменьшаться).

К сожалению такое зарядное устройство вряд ли закончит когда то процесс зарядки, и если аккумулятор у вас неисправен и не набирает нужной емкости - ток заряда не будет уменьшаться.

В современном мире все чаще люди склоняются к покупке не обслуживаемого аккумулятора. В случае если с ним что то случается и он не заряжается - он подлежит замене.

Зарядное устройство без блока управления никак не поможет вам восстановить свойства аккумулятора, но опять таки в наше время этим редко кто занимается. Более сложные устройства умеют создавать режим импульсной зарядки, когда после каждого импульса зарядки следует импульс зарядки. Это позволяет возобновить свойства аккумулятор.

Часто в более продвинутых зарядных устройствах так же есть функция разрядки, так как аккумулятор должен всегда находится в режиме полной зарядки и разрядки - это позволяет сохранить его емкость.

Если вы пользуетесь не обслуживаемым аккумуляторам и вам попросту надо срочно зарядить аккумулятор после долгого простоя автомобиля или после холодной ночи - вы можете сделать такое зарядное устройство самостоятельно.

Принципиальная электрическая схема зарядного устройства для авто аккумулятора
Схема простейшего зарядного устройства для автомобильного аккумулятора


1. Трансформатор.
Первое что вам нужно  - это трансформатор с выходным напряжением 12 Вольт - 14 Вольт с толстой вторичной обмоткой, которая сможет обеспечить ток равный  1/10 емкости вашего аккумулятора.

Не стоит использовать трансформатор для калькулятора или плеера они очень маломощны. Возможно вам удастся найти более мощный трансформатор скажем от старого телевизора (типа ТС-180-2). Если ваш трансформатор не выдаете нужного напряжение,  вы можете намотать нужную вторичку самостоятельно - толстым медным проводом несколько витков до достижения нужного напряжения.

Помните, когда вы работаете с трансформатором, что он подключен к сети 220 Вольт - будьте очень осторожны (это опасно для жизни)!

Если у вас получилось найти или изготовить такой трансформатор, далее вам необходимо будет купить диодный мостик.

2. Диодный мостик

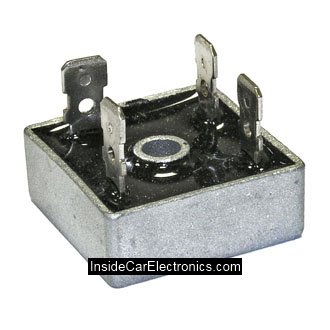

Диодная сборка - диодный мостик заводского изготовления. Устанавливается на охлаждающий радиатор.
Диодный мостик заводского изготовления. Рассчитан на большие токи зарядного устройства

Это довольно распространенный товар - все что вам нужно знать это только лишь ток на который он должен быть рассчитан. В нашем случае это все так же 7,5 Ампера.
Если диодный мостик найти не удалось вы можете найти 4 диода все по тому же показателю и собрать диодный мостик из них.

Далее на выходе диодного мостика вам нужно поставить автомобильный предохранитель все на тот же рассчитанный ток 7,5 Ампер. В случае если вы случайно замкнете клеммы или перепутаете их местами на аккумуляторе, у вас сгорит предохранитель, а не  трансформатор.

3. Амперметр
Для полноты картины, вы можете так же установить амперметр последовательно с предохранителем, что бы отслеживать какой ток течет от вашего зарядного устройства. В тоже время вы сможете понять в каком состоянии находится аккумулятор на данный момент.

4. Провода и клеммы.
Далее следуют провода и клеммы которые можно будет подключать на аккумулятор. Тут вы имеете полную свободу действий. Провода лучше всего взять медные толщиной не менее 1 мм. Клеммы можно взять либо обычные автомобильные, либо крокодилы как на заводском варианте.

Рекомендуем вам так же поставить выключатель который будет включать и выключать трансформатор, так как вытягивать и вставлять вилку из розетки намного не удобнее.

Так же перед трансформатором стоит поставить предохранитель, скажем на 220 Вольт 0,5 Ампер, что бы вдвойне обезопасить ваш трансформатор с двух сторон, по входному и выходному току.

Таким образом вы получите прибор, который по нескольким мелким параметрам будет даже лучше и надежнее заводского аналога.

Если у вас есть желания сделать прибор еще функциональнее, вы можете поискать в интернете блоки управления заряда.
Основные приимущества блока управления заряда аккумулятора:
- регулирует ток заряда - уменьшает его до минимальных величин до полного заряда аккумуляторной батареи
- выключет блок зарядки при достижении полного заряда аккумулятора
- разряжает аккумулятор полностью для полного чистого цикла зарядки
- заряжает аккумулятор импульсными токами, чередую заряд и разряд для восстановления емкости.

В условиях нынешнего суматошного мира, не обслуживаемых аккумуляторов с запасом срока службы в пять лет - вы вряд ли будете заниматься восстановление аккумуляторов.

В любом случае успехов вам в ваших начинаниях !
