Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Блоки предохранителей в опель астра h (opel astra h).

Во всех моделях opel astra h обычно установлено два блока предохранителей
- в подкапотном пространстве (водительская сторона)
- под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные - с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

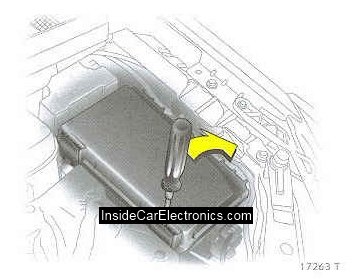

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

- Вставьте отвертку в щель между крышкой и зажимом
- немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
- тоже самое проделайте со вторым зажимом

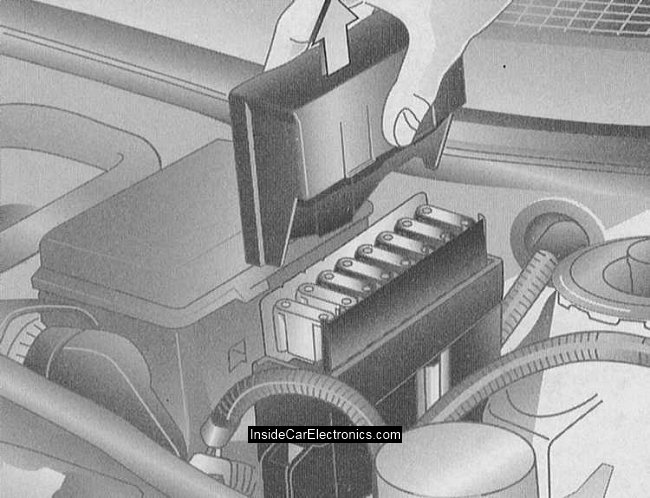

- подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

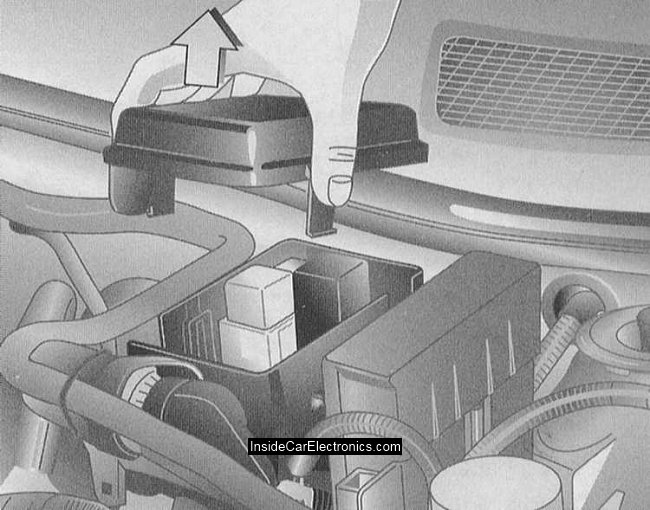

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.



Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый - 3 А
Бежевый - 5 А
Коричневый - 7,5 А
Красный - 10 А
Синий - 15 А
Желтый - 20 А
Прозрачный - 25 А
Зеленый - 30 А
Розовый - 30 А
Зеленый - 40 А


Первый тип комплектации

Защищаемый контур и Номинальная сила тока
1. ABS - 20 А
2. ABS - 30 А
3. Система обогрева и вентиляции салона  - климат-контроль (HVAC) - 30 А
4. Система обогрева и вентиляции салона  - климат-контроль (HVAC) - 30 А
5. Вентилятор системы охлаждения *1 - 30 А или 40 А
6. Вентилятор системы охлаждения *1 - 20 А или 30 А или 40 А
7. Центральный замок - 20 А
8. Омыватели стекол - 10 А
9. Подогрев заднего стекла и зеркал - 30 А
10. Разъем для диагностики - 7,5 А
11. Инструменты - 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей - 7,5 А
13. Ближний свет - 5 А
14. Очистители стекол - 30 А
15. Очистители стекол - 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер - 5 А
17. Кондиционер - 20 А
18. Стартер - 25 А
19 ---
20 Сигнал - 15А
21. Электронное оборудование двигателя - 20 А
22. Электронное оборудование двигателя - 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар - 5 А
24. Топливный насос - 15 А
25. Электронное оборудование коробки передач - 15 А
26. Электронное оборудование двигателя - 10 А
27. Подогрев, кондиционер, сенсор состояния воздуха - 7,5 А
28. Электронное оборудование коробки передач - 5 А
29. Усилитель рулевого управления - 5 А
30. Электронное оборудование двигателя - 10 А
31. дворник заднего стекла - 15 А
32. Задние тормозные фонари - 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери - 5 А
34. Блок управления модуля рулевой колонки - 7,5 Ампер
35. Информационно-развлекательная система - 20 Ампер
36. Прикуриватель - 15 А

*1 - Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

1. ABS - 20 А
2. ABS - 30 А
3. Система обогрева и вентиляции салона  - климат-контроль - 30 А
4. Система обогрева и вентиляции салона  - климат-контроль (HVAC) - 30 А
5. Вентилятор системы охлаждения *1 - 30 А или 40 А
6. Вентилятор системы охлаждения *1 - 20 А или 30 А или 40 А
7. Омыватели стекол - 10 А
8. Сигнал - 15 А
9. Омыватель фар - 25 А
10. ---
11. ---
12. ---
13. Противотуманные фары  - 15 А
14. Очистители стекол - 30 А
15. Очистители стекол - 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер - 5 А
17. ---
18. Стартер - 25 А
19. Электроника трансмиссии - 30 А
20. Система кондиционирования - 10А
21. Электронное оборудование двигателя - 20 А
22. Электронное оборудование двигателя - 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар - 10 А
24. Топливный насос - 15 А
25. Электронное оборудование коробки передач - 15 А
26. Электронное оборудование двигателя - 10 А
27. Усилитель рулевого управления - 5 А
28. Электронное оборудование коробки передач - 5 А
29. Электронное оборудование коробки передач - 7,5 А
30. Электронное оборудование двигателя - 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар - 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением -  - 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар -
5 А
34. Система контроля рулевой колонки - 7,5 А
35. Информационно-развлекательная система - 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей - 7,5 А

N9    Рабочий контур    Обозначение  реле
1    Вентилятор системы охлаждения    К11 Х125
2    Вентилятор системы охлаждения    К12 Х125
3    Насос омывателей фар    К7 Х125
4    Противотуманные фары    К16 Х125
5    Передние очистители (медленно/быстро)    К5 Х125
6    Передние очистители (включение/выключение)    К6_Х125
7    Вентиляция салона    К15 Х125
8    Подогрев топливного фильтра (дизельные модели)    К14_Х125
9    Стартер    К1 Х125
10    Вентилятор системы охлаждения    К13 Х125
11    Компрессор К/В    К8 Х125
12    ЕСМ    К2 Х125
13    Топливный насос    К10 Х125
14    Клемма 15    КЗ Х125

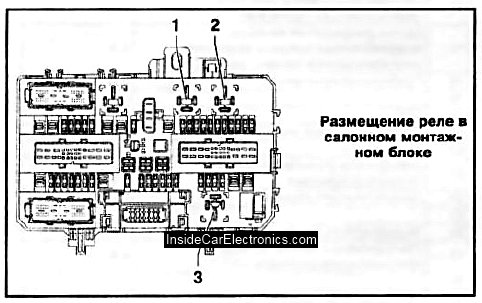

N9    Рабочий контур    Обозначение реле
1    Обогрев заднего стекла    КЗ Х131
2    Клемма 15    К1 Х131
3    Клемма 15а    К2 Х131

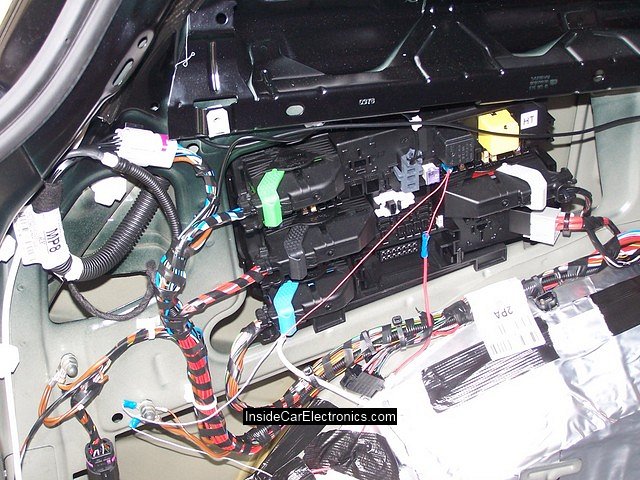

Блок предохранителей в салоне скрывается в багажнике с левой стороны.

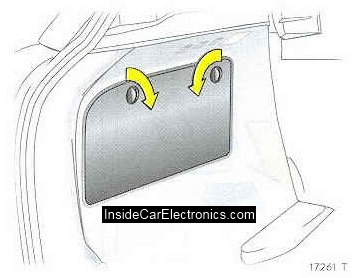

В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

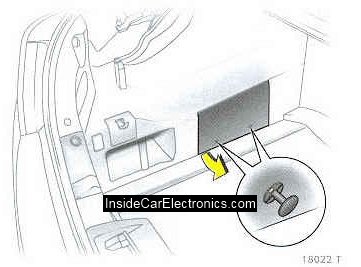

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

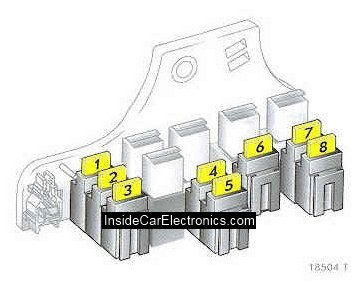

Простой маленький блок предохранителей в базовой комплектации.

1. Противотуманные фары - 15 А
2. ---
3. Розетка в багажно отделении - 15 А
4. Лампы заднего хода - 7,5 А
5. Задние стеклоподъемники - 30 А
6. Система кондиционирования - 10 А
7. Передние стеклоподъемники - 30 А
8. Подогрев зеркал - 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

1. Передние стеклоподъемники - 25 А
2. ----
3. Инструменты - 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль - 5 А
5. Подушки безопасности - 7,5 А
6. ---
7. ---
8. ---
9. ---
10. ---
11. Подогрев заднего стекла - 25 А
12. Дворник заднего стекла - 15 А
13. Парктроник - 5 А
14. Обогрев салона, система кондиционирования - 7,5 А
15. ---
16. Система обнаружения человека на автомобильном кресле, система Open&Start - 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце - 5 А
18. Инструменты, выключатели - 5 А
19. ---
20. CDC - 10 А
21. Подогрев зеркал - 7,5 А
22. Люк на крыше - 20 А
23. Задние стеклоподъемники - 25 А
24. Разъем для диагностики - 7,5 А
25. ---
26. Электропривод складывания зеркал при стоянке - 7,5 Ампер
27. Ультразвуковой датчик, сигнализация - 5 Ампер
28. ---
29. Разъем прикуривателя в фронтальной панели - 15 А
30. Разъем прикуривателя сзади - 15 А
31. ---
32. ---
33. Система Open&Start - 15 А
34. Складывающаяся крыша - 25 А
35. Задний разъем - 15 А
36. Электрооборудования для буксировки - 20 А
37. ---
38. Система центральный замок - 25 А
39. Подогрев сидений (левый) - 15 А
40. Подогрев сидений (правый) - 15 А
41. ---
42. ---
43. ---
44. ---

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

- Блок предохранителей в подкапотном пространстве
- Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
- Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой - за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 –
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 –
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 –
26 –

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

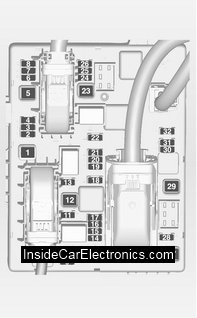

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 -
5 -
6 -
7 -
8 Противоугонная сигнализация
9 -
10 -
11 Модуль прицепа, розетка прицепа
12 -
13 Гнездо прицепа
14 -
15 -
16 -
17 -
18 -
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 -
23 -
24 -
25 -
26 -
27 -
28 -
29 -
30 -
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения
