Блок предохранителей Мазда 3 (Mazda 3) - как найти и заменить. Схема реле и предохранителей.

13.09.2011
Практически в любом автомобиле обычно установлено два блока предохранителей. Один блок внутри салона - обычно он установлен либо под рулевой колонкой с левой стороны (под приборной доской), либо справа под бардачком (перчаточным ящиком). Второй блок обычно расположен в подкапотном пространстве.

Внутренний блок предохранителей мазда 3 расположен под перчаточным ящиком.
1.    Для того что бы добраться до предохранителей вам необходимо найти саму панель под крышкой бардачка.
2. Часто предохранители прикрыты декоративной накладкой на которой есть две педальки (зажимы). Необходимо нажать на них что бы снять панель - на рисунке отмечены красным.

Как снять декоративную накладку на блоке предохранителей в мазде 3 под  перчаточным ящиком
Декоративная накладка на блок предохранителей в мазда 3 под бардачком

3. Под накладкой необходимо найти блок предохранителей и реле, на нашем рисунке белый блок

Внутренний блок предохранителей в мазда 3 под бардачком - крепления и фиксаторы
Блок предохранителей мазда 3 - вид снизу, расположение зажимов и разъемов

4. Необходимо найти ручки фиксаторов и повернуть их против часовой стрелки, блок предохранитель опустится вниз.

Отключенный внутренний блок предохранителей мазда 3 - расположение предохранителей и разъемов
Открытый внутренний блок предохранителей мазда 3 под бардачком



Ниже мы приведем схему предохранителей одной из модификаций мазда 3, но для своего автомобиля вам лучше воспользоваться схемой нанесенной на крышке блока предохранителей (на декоративной накладке).

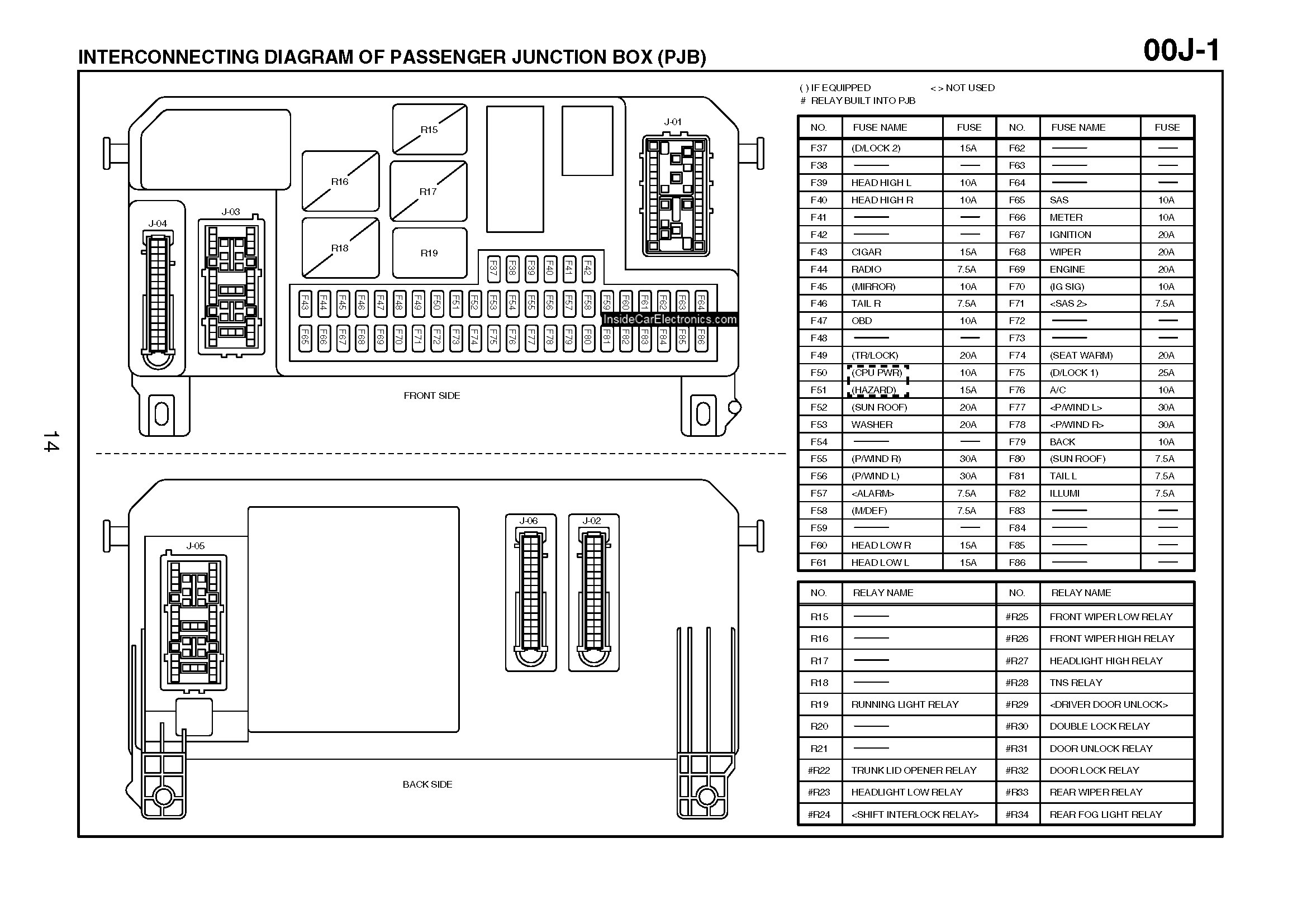

Принципиальная, электрическая схема внутреннего блока предохранителей мазда 3 под перчаточным ящиком
Электрическая схема блока предохранителей мазда 3 расположенного под бардачком

Достать предохранитель можно специальным пластиковым пинцетом, который должен быть установлен на панели предохранителей, либо просто прилагаться в комплекте с авто.



Схема - Как найти и открыть внутренний блок предохранителе мазда 3
Инструкция как найти и заменить предохранители в авто - мазда 3

Чаще всего сгорает предохранитель прикуривателя из-за чего может даже не работать вся панель приборов (к примеру подсветка -  в том числе и свет в бардачке).

Проверить предохранитель можно просто на просвет, внутри должна быть перемычка она должна быть целой.

Нить, перемычка автомобильного продохранителя, целый и сгоревший предохранитель
Как проверить автомобильный предохранитель. Схема целого и сгоревшего предохранителя

Если перемычка разорвана, значит предохранитель перегорел.

Если ваше предохранитель имеет не прозрачный корпус, необходимо посмотреть на него сверху. На таком предохранителе должна быть щель через которую видно нить (перемычку) предохранителя.

Если предохранитель целый вы можете его проверить с помощью лампочки если у вас такая есть в инструментах автомобиля, либо с помощью самодельного щупа индикатора (об этом и многом другом вы можете прочитать в наших статьях на сайте).

Сгоревший предохранитель можно выкинуть, не стоит пытаться его починить (спаять) либо соединить перемычкой (в простонародии говорят сделать обманку).

ВНИМАНИЕ ЭТО ОЧЕНЬ ОПАСНО, если у вас в сети замыкание и вы соедините контакты перемычкой вместо предохранителя, в месте замыкания начнется возгорание.
Чем более толстый провод вы примените, тем больше вероятность того что вы не почувствуете нагрева проводника на панели предохранителей, и тем больше тока он сможет пропустить в место замыкания где начнется пожар.

Поэтому ни в коем случае нельзя использовать предохранители бОльшего номинала чем указано в документах (на схеме) вашего авто. То есть нельзя применить вместо предохранителя 10А предохранитель на 30А.
К примеру если в вашей приборной панели произошло замыкание между проводами сечением в 0,2 мм, они физически не смогут пропустить через себя ток в 30А из-за чего начнут греться до бела и гореть, предохранитель же на 30 Ампер все так же уверенно будет справляться с таким замыканием потому что рассчитан он на большие токи - скажем стартера к которому идут провода в палец толщиной (5мм).

Вы можете поставить предохранитель меньшего номинала, но помните что вfм необходимо будет использовать бортовую сеть в щадящем режиме, выключить как можно больше потребителей и не включать ничего в прикуриватель иначе этот предохранитель тоже сгорит из-за того? что не рассчитан на большие нагрузки. Обязательно купите на ближайшей заправке предохранитель необходимого номинала.

Вернемся к блокам предохранителей мазда 3. Кроме внутреннего блока в машине так же установлен внешний блок в “подкапотном” пространстве. В мазде этот блок можно найти справа если стоять лизом к капоту автомобиля и смотреть в открытый капот. Так же можно сказать что он находится прямо над аркой колеса которое находится ближе к водителю.
Открыть его можно отстегнув держатель как показано на рисунке.

Разбираем блок предохранителей и реле мазда 3 в подкапотном пространстве
Схема зажимов и фиксаторов крышки блока предохранителей и реле мазда 3

Так же ниже вы можете увидеть как выглядит открытый  блок предохранителей.

Открытый блок предохранителей и реле мазда 3 в подкапотном пространстве
Блок предохранителей и реле мазда 3 под капотом

В подкапотном блоке расположены более технологичные устройства если можно так сказать. Это предохранители которые отвечают за более сложные устройства, такие как стартер, ABS, зажигание, помпы, сигнала, вентилятор охлаждения двигателя и много другое. А так же именно тут установлены реле имеющие непосредственное отношение к двигателю.

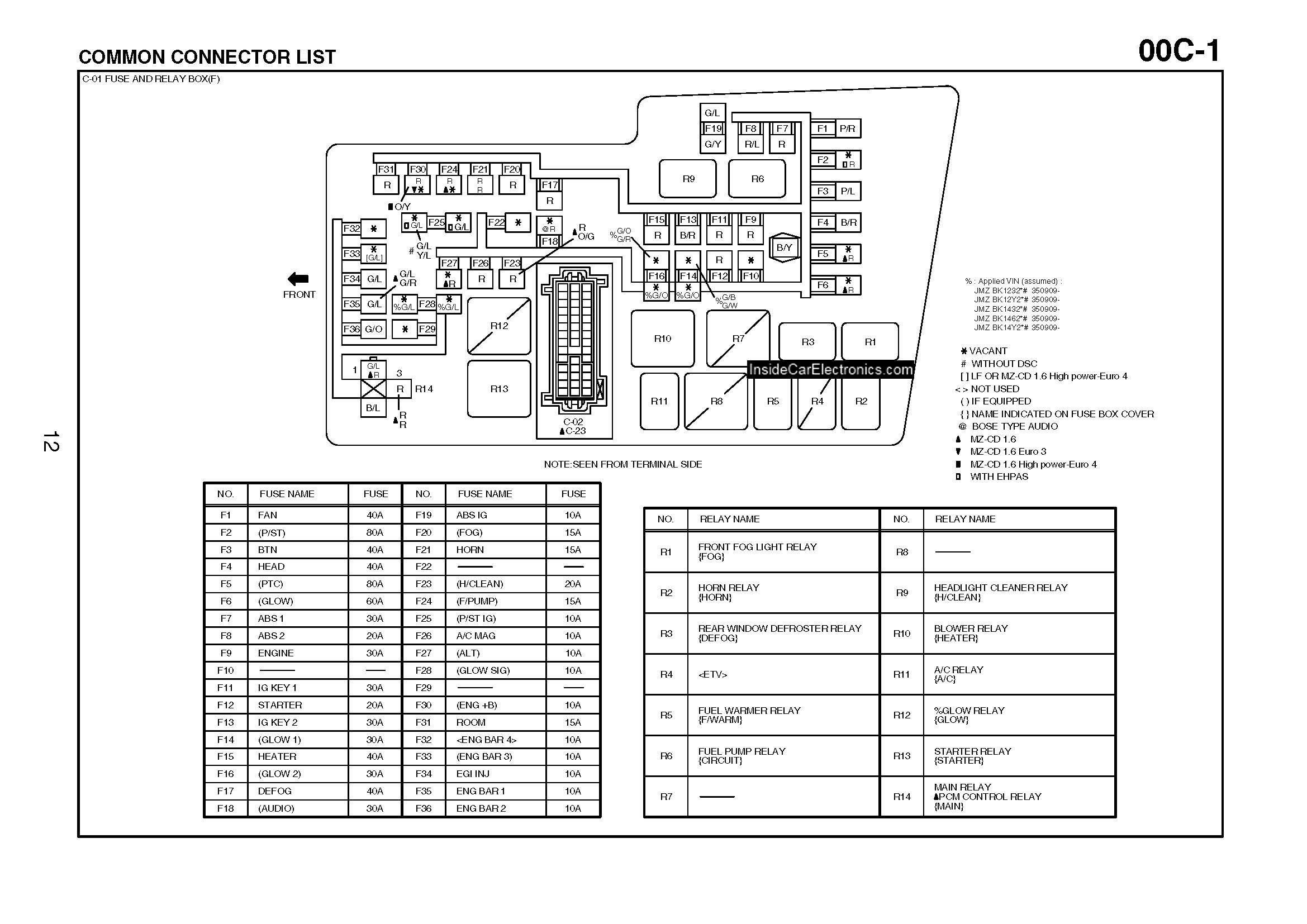

Электрическая  принципиальная схема блока предохранителей и реле мазда 3 в подкапотном пространстве. Расположение элементов и маркировка

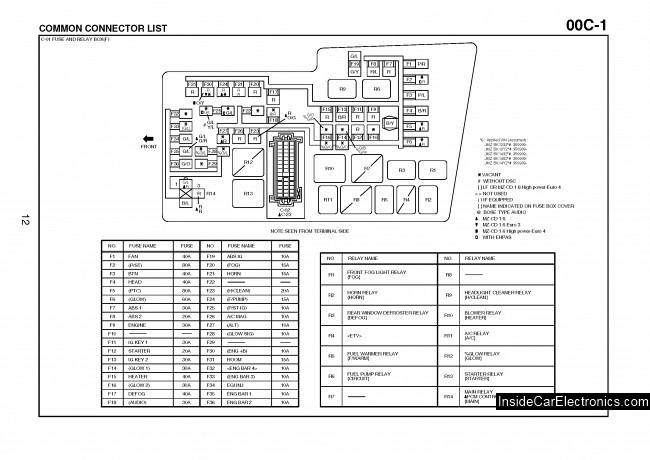

Схема блока предохранителей и реле мазда 3 в подкапотном пространстве


Удачи вам в починке ваших технических неисправностей. Не забывайте соблюдать правила тех.безопасности - обязательно отключайте зажигание когда работаете с электросетью автомобиля. Оставляйте комментарии под статьей.
