Как вынуть (снять) и заменить датчик ABS на примере автомобиля Volkswagen passat b4.

09.12.2011
Задний датчик АБС Volkswagen passat b4 с проводом и разъемом
Задний датчик ABS на Volkswagen passat b4.
После длительного времени эксплуатации автомобиля, снять датчик АБС становится не простой задачей. Давайте рассмотрим на примере, какие хитрости можно применить, что бы добраться, снять и заменить датчик АБС.

Сначала необходимо определить установлены ли датчики АБС на каждом вашем колесе. Вы можете попробовать найти описание вашей системы АБСв документации автомобиля или в интернете. Так же вы можете обратится  к специалистам. Ниже мы приведем пример как это можно сделать самостоятельно.

Системы датчиков бывают двух типов:

- с двумя датчиками расположенными по диагонали на одном переднем колесе и на одном заднем
- с четырьмя датчиками - на каждом колесе

Для того что бы понять где расположен нужный вам датчик, вы можете просто заглянуть под автомобиль.

Датчики АБС обычно вкручиваются в тормозной суппорт автомобиля и от него отходит достаточно толстый черный провод.

Размещение датчика ABS на заднем суппорте Volkswagen passat b4
Датчик АБС прикрученный к суппорту болтом с шестигранной насечкой


Хорошо если у вас есть возможность заехать на яму или воспользоваться подъемником.

Если такой возможности нет, вы можете просто поднять машину на домкрате и постелить на асфальт покрывало.

Далее вам необходимо будет снять колесо, что бы добраться до места работы.

Не забывайте про технику безопасности, поставьте рядом с домкратом несколько кирпичей или положите колесо, которое вы сняли. В случае если автомобиль упадет (сломается домкрат) машина упадет на колесо или кирпичи.

Сняв колесо, вы сможете заглянуть за суппорт и четко увидеть как закреплен датчик. В нашем случае датчик расположен прямо напротив стойки амортизатора, которая не позволяет даже заглянуть за суппорт.

Мы воспользовались собственной хитростью и применили зеркальце. Если завести его за суппорт - в отражении мы четко увидим все элементы, плюс ко всему зеркальце отражает свет на тот предмет на который вы смотрите.

Зеркальце в качестве источника света и помошника в процессе осмотра крепления датчика АБС на заднем тормозном суппорте
Используем зеркальце для выкручивания датчика АБС из заднего суппорта Volkswagen passat b4


Лучше всего иметь под рукой лампу, это значительно упрощает работу, плюс дает свободу действий в перемещении источника света.

Наш датчик был прикручен одним болтом с насечкой шестигранником. Очень много времени заняли поиски нужного шестигранного ключика, поэтому сразу рекомендуем вам запастись инструментом. Особые проблемы доставляют разные стандарты, разных производителей. Ключи могут быть очень разных размеров.

Задний датчик ABS на автомобиле Volkswagen passat b4
Расположение и крепление заднего датчика АБС на тормозном суппорте - Volkswagen passat b4


Перед тем как откручивать болт, необходимо хорошенько промыть его водой. Очистить всю грязь тряпкой и хорошенько промыть шахту шестигранника для свободного входа ключа.

В нашем случае, мало того что ключики нам попались китайские с допуском плюс минус пол миллиметра, так еще и шахта заржавела и загрязнилась. Ключ пришлось вталкивать плоскогубцами опираясь на стойку.

Перед откручиванием вы так же можете промыть все жидкостью WD40 или другими жидкостями для смазывания и откисания приржавевших болтов.

Далее на ключ вы можете одеть трубку, что бы увеличить усилие. Взявшись за конец трубки надо аккуратно открутить болт.

Скорее всего, сразу после этого свободно достать датчик не удастся. Он сильно закисает в собственной шахте, иногда ржавеет и засоряется на конце (у шестерни съема показаний вращения колеса).

Если у вас есть такая возможность, вы можете снять тормозной диск и суппорт. Так вы увидите датчик перед собой, сможете промыть его торцевую часть и выдавить из суппорта.

Грязная поверхность головки датчика ABS
Очистка головки демонтированного датчика АБС


В нашем случае мы не снимали диск и просто струей воды промыли торцевую часть датчика и шестерню АБС.

Далее нужно взяться за датчик плоскогубцами, так что бы щечки зажали именно металлический корпус датчик, а не провод или пластиковую защиту. Постепенным движениями вверх и вниз буквально на миллиметр раскачивайте датчик и тяните на себя.

Как только датчик выйдет из шахты хоть на миллиметр, вы можете в отверстие образовавшееся между корпусом суппорта и корпусом датчика вставить отвертки (желательно минимум две с двух сторон, что бы двигать датчик равномерно).

Если вам может кто то помочь, вы можете вставить четыре отвертки - две сверху и две снизу.

Постепенно отталкиваясь отвертками от суппорта вы выдвините датчик из шахты.
Как только он продвинется более чем на пол сантиметра, вы можете достать его рукой. Пальцами шатайте его вверх и вниз и тяните из шахты, можете применить вращательные движения, датчик должен свободно выйти.

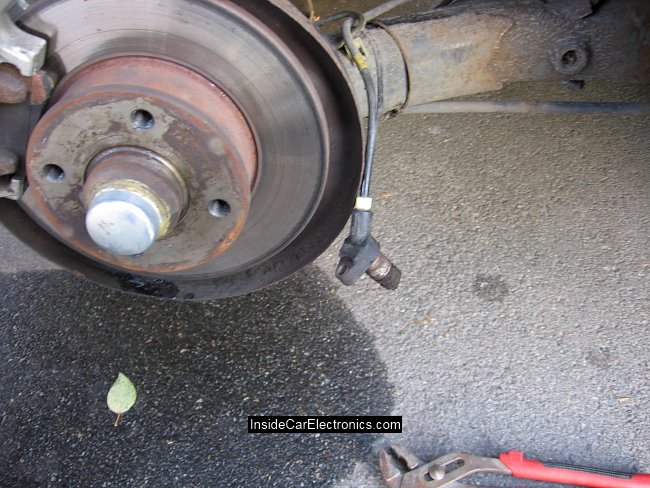

Выкрученный датчик ABS из заднего суппорта Volkswagen passat b4
Сняли датчик АБС с заднего суппорта Volkswagen passat b4


На этом этапе датчик должен оказаться у вас в руках. Проследуйте по проводу в салон и найдите место, где он подключается - в нашем случае это был разъем под задними сидениями авто.

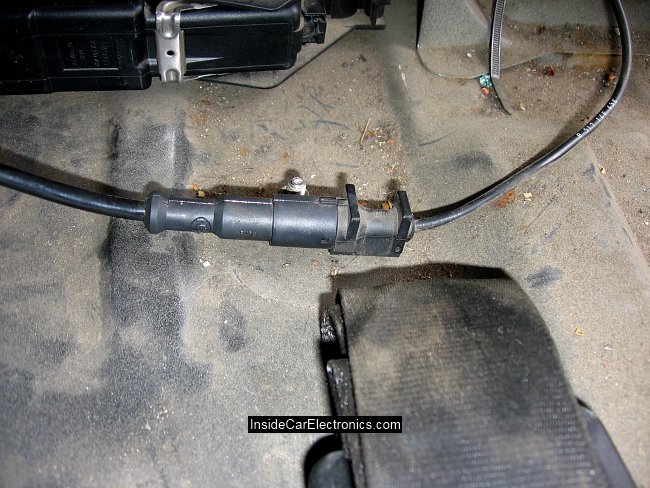

Пластиковый разъем подключения задних датчиков ABS на Volkswagen passat b4
Разъем подключения датчиков АБС под задним сидением Volkswagen passat b4

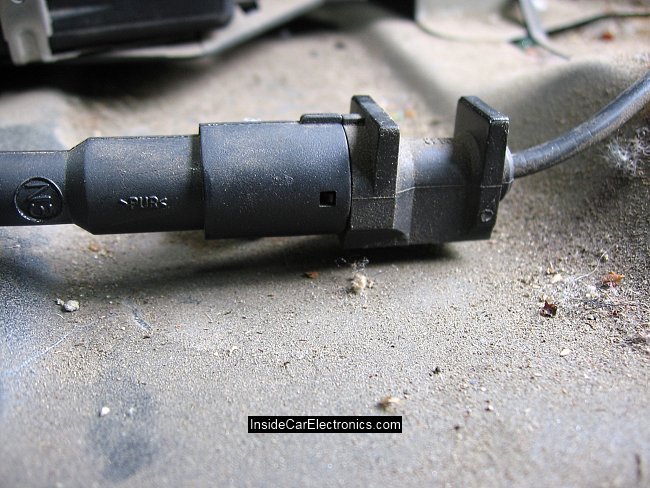

Изолированный (герметичный) пластиковый разъем подключения датчика ABS
Разъем для подключения датчика АБС к бортовой сети автомобиля


Отключите разъем и выдавите провод наружу через отверстие в кузове, вместе с защитной резиновой прокладкой.

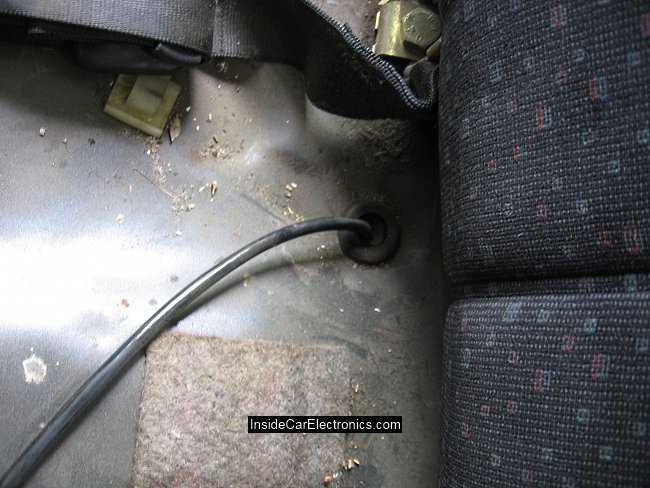

Резиновая прокладка закрывающая отверстие в днище автомобиля, для изолирования провода датчика АБС
Защитная резиновая прокладка в кузове автомобиля для изолирования провода к датчику АБС


Открепите провод на днище кузова авто, на стойках подвески и вот датчик вместе с проводом у вас в руках.

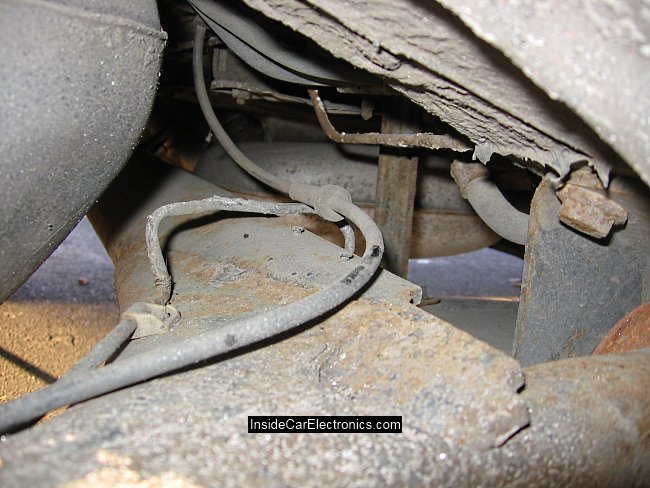

Провода задних датчиков АБС под кузовом автомобиля Volkswagen passat b4
Размещение проводов подключения задних датчиков АБС под днищем автомобиля

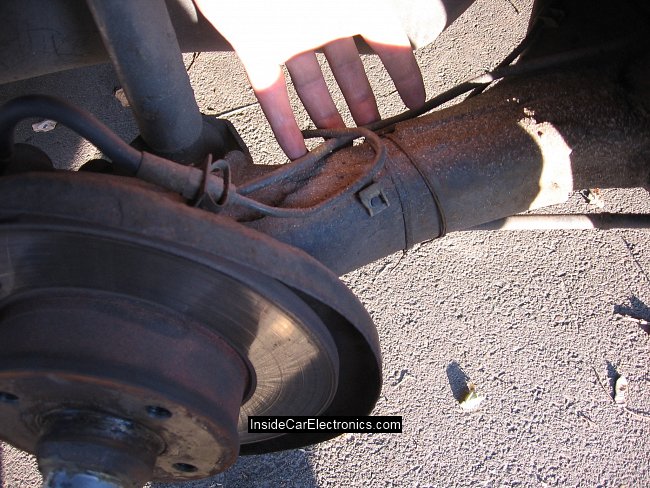

Провод датчика АБС идущий от тормозного суппорта закрелпен к стойкам подвески
Крепление проводов датчика АБС к элементам подвески


Установка нового датчика примерно такая же по сложности задача.

Мы рекомендуем вам перед установкой хорошенько промыть шахту в которую будет вставляться датчик. Если шахта поржавела или сильно засорена, стоит прочистить ее круговым напильником или наждачкой. После чего можно снова хорошенько промыть, очистить тряпочкой и смазать. По маслу датчик должен свободно входить в шахту.

В нашем случае, нам попался китайски датчик, который был на пол миллиметра больше отверстия. Мы немного расширили шахту с помощью напильника.

Вы можете воспользоваться дополнительными инструментами (скажем ломом или плоскогубцами), и отталкиваясь от стойки втолкнуть датчик в шахту.

Далее необходимо обратно вкрутить болт который крепит датчик. Хорошенько закрепить пластиковыми стяжками провод датчика и провести его в салон, подключив к нужному разъему.

Работа проделана успешно, вы можете повернуть ключ зажигания автомобиля и посмотреть не выводит ли компьютер ошибки АБС. Если все в порядке, одевайте колесо и наслаждайтесь чудесно и безопасной ездой вашего автомобиля.
