Как снять зеркальце для установки подогрева зеркал - на примере Volkswagen Passat b4.
Как снять зеркальце для установки подогрева зеркал - на примере Volkswagen Passat b4.
Одна из сложнейших задач при установке нового обогрева зеркал это правильное демонтирование самого зеркала. Для того что бы правильно снять зеркальце - не поломать само стекло зеркала и систему крепления, нужно знать несколько секретов.

Для начала вам лучше внимательно рассмотреть собственное зеркальце, для того что бы вы понимали как визуально найти элементы а которых мы поговорим ниже.

Для ускорения работы вы можете поискать какие то советы в документации к вашему автомобиля.

К сожалению в документации к автомобилю обычно написано не много.

Снимаем стекло зеркальца Volkswagen Passat b4 - документация

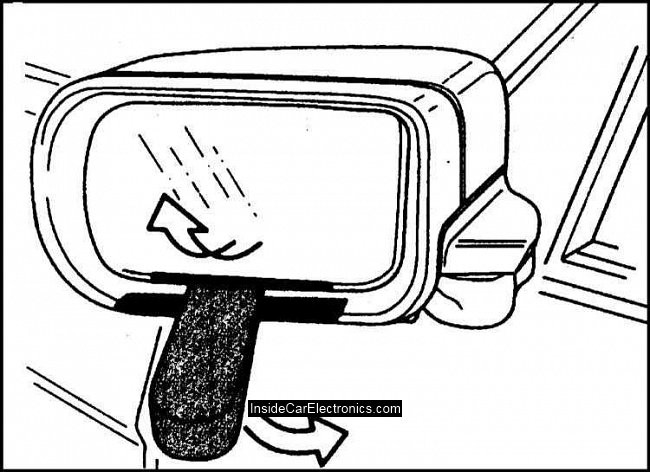

Как правильно подцепить, вынуть и снять зеркальце - документация

- При необходимости снять само зеркало из корпуса нужно подцепить его отверткой, либо лучше пластиковым мягким предметом сначала снизу а потом сверху.

Делать это нужно очень аккуратно так как  зеркало может треснуть, либо у него могут откалывать края.

Обязательно используйте очки при работе с зеркалом. Кусочки стекла могут попасть вам в глаз.

На схеме из документации четко можно рассмотреть все элементы зеркал.

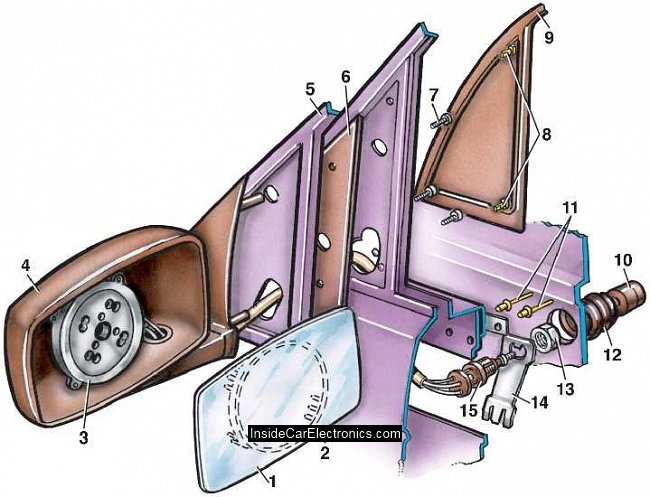

Структура системы зеркал с электроприводом Volkswagen Passat b4
Схема деталей и структуры зеркала с электроприводом из документации к Volkswagen Passat b4

1 – отражающий элемент;

2 – установочный штифт;

3 – механизм;

4 – корпус;

5 – декоративная вставка;

6 – прокладка;

7 – винт;

8 – штифт;

9 – рамка двери;

10 – ручка;

11 – пистон;

12 – защитный кожух;

13 – гайка;

14 – кронштейн;

15 – механизм регулировки

Если вы хотите снять зеркало целиком с корпусом и приводом, что бы разобраться с ним дома, вам придется проделать намного больше этапов.

1. Нужно снять декоративную треугольную накладку в углу стекла двери
2. выкрутить болты которые держат корпус зеркала
3. Снять обшивку двери под которой найти либо разъем для электрического управления зеркалами, либо систему механического управления.

Теперь давайте более подробно рассмотрим систему крепления самого зеркала внутри корпуса. По ходу статьи мы разберем как снимается зеркало с электроприводом, но в любом случае данная информация будет полезна и для тех у кого зеркала имеют механический привод, так как системы их крепления существенно не отличаются.

Внутри корпуса зеркало крепить на пластиковый круг который может менять свое положение по двум осям для того что бы водитель мог регулировать наклон зеркала.
Само зеркальце вклеено в пластиковую основу, которая точно повторяет форму зеркала и сзади имеет тоже окружность с зашелками.

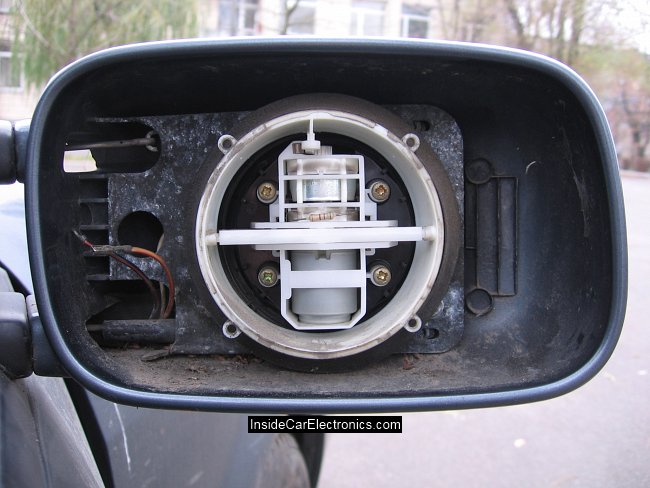

Система электропривода зеркала изнутри - за зеркалом
Движущаяся круглая пластиковая основа электропривода зеркал к которому крепится стекло зеркала

При установки зеркала окружности соединяются и крепления защелкиваются что бы не дать зеркальцу выпасть из крепления.

Защелки традиционно имеют треугольную форму и естественно отсоединить их намного сложнее чем опять защелкнуть.

Мы рекомендуем вам проводить работы в теплом помещении при хорошем освещении. Защелки очень хрупкие и могут отломать - если это произойдет вам придется их приклеивать или напаивать дополнительный пластик, что бы восстановить систему крепления.

 Желательно иметь под рукой лампу переноску.
Что бы открепить зеркало поверните его максимально вниз. Посветите в образовавшееся отверстие над зеркалом где вы увидите защелки.

Металлические пружины для предотвращения  вибрации зеркала в пластиковом корпусе

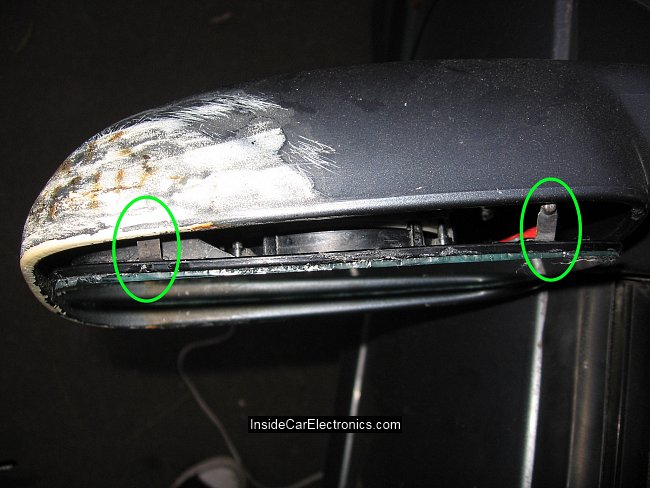

Распорки, фиксаторы или металлические лапки фиксирующие зеркало в корпусе

Мы рекомендуем использовать крючки для вязание что бы аккуратно поддеть каждую защелку.  Затем вы можете немного потянуть зеркальце так что бы защелки зафиксировались в открытом положении.

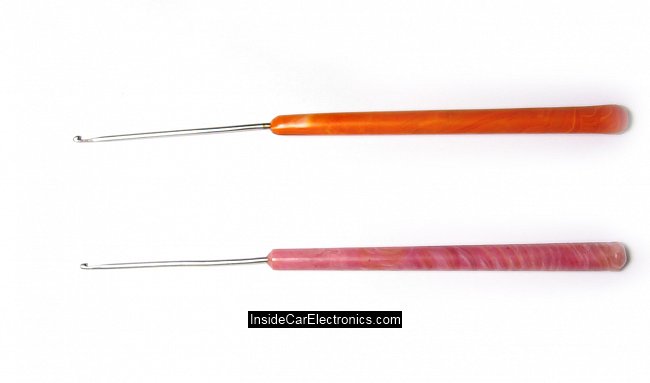

Вязальные крючки для отключения креплений удерживающих зеркало
Крючки для вязания. Можно применить для оттягивания защелок крепления зеркала

Если получится вы можете повернуть зеркальце максимально вверх и так же открыть нижние защелки, после чего зеркальце без усилий снимется с креплений.

Само зеркальце находится в пластиковой основе, поэтому не стоит бояться немного подвигать его. Если вы открыли только верхние защелки, попробуйте подвигать его относительно горизонтальной оси так, что бы верхние крепления не защелкнулись обратно. Обычно это помогает открыть и нижние крепления, а значит без проблем снять зеркало.
Металлические пружины для предотвращения  вибрации зеркала в пластиковом корпусе
Распорки, фиксаторы или металлические лапки фиксирующие зеркало в корпусе

Сверху и снизу на обойме зеркало установлены гибкие  металлические распорки (лапки), которые не позволят зеркалу вибрировать и менять положения в процессе езды. Не бойтесь тянуть зеркало на себя даже если эти  металлические педали сопротивляются цепляясь за корпус зеркала. Распорки обычно ни к чему не прикручены и просто катаются по внутренней стороне корпуса.

Так же не забывайте что если у вас установлен обогрев зеркал к зеркалу подключены два провода питания. Не стоит сразу резко тянуть на себя зеркало.
Аккуратно отсоедините провода и вытяните зеркало.

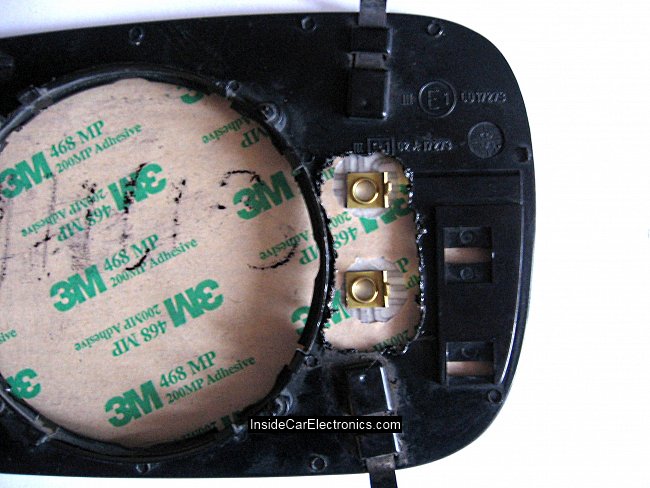

Выризаем в пластиковой обойме зеркала отверстие для контактов
Прорезаем или выпаиваем в пластиковом корпусе зеркала отверстие для контактов

Установить зеркало назад куда проще.

Не перепутайте правое и левое зеркальце, они немного разные по форме.

Все что вам нужно это найти пластиковой обойме зеркальца штырьки которые выступают вперед. Штырьки должны обязательно попасть в специальные отверстия на круге крепления зеркала внутри корпуса.

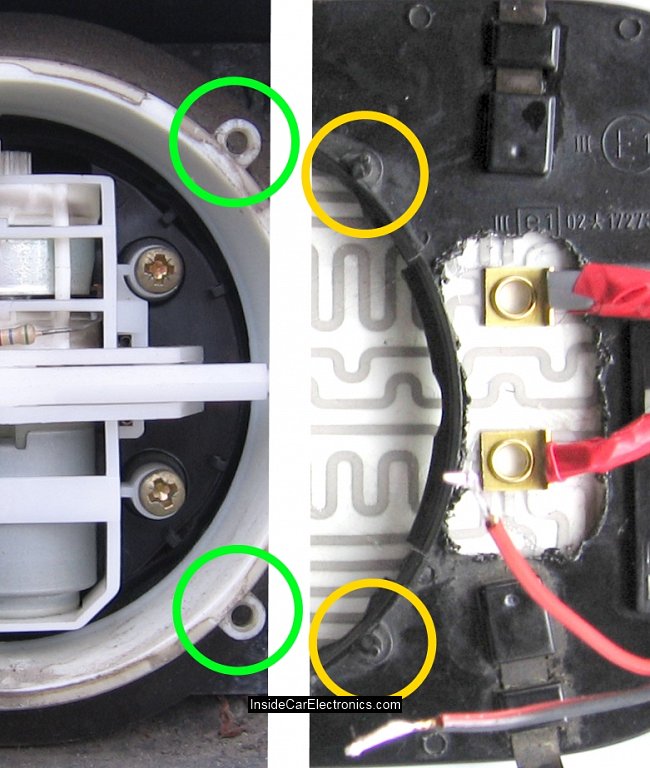

Элементы крепления и фиксации зеркала в движущейся обойме электропривода
Элементы крепления зеркала (окружности, штырьки) - соединяются вместе при установке


Все что вам необходимо - это чуть надавить в центр зеркала. Окружности на зеркале и внутри корпуса соединяться, штырьки войдут в отверстия и  все защелки закроются, закрепив зеркало в центральном положении.
Не забудьте поставить окружность крепления зеркала внутри корпуса максимально ровно (по обоим осям вращения) перед тем как будете устанавливать зеркало. В таком положении зеркальце не соскальзывает и все силы направлены прямолинейно.

Будьте очень аккуратны и удачи вам во всех ваших начинаниях.
