Как сделать печатную плату своими руками в домашних условиях скальпельным методом

22.08.2011
Метод создания печтаных плат с помощью скальпеля или ножа из подручных средств своими руками. Таким методом сделать печатную плату очень просто, вы можете это сделать прямо дома не имея никаких навыков в радиоэлектронике.

К сожалению единственное что вам понадобиться это текстолит, его можно только купить, вряд ли вы найдете его дома.
Первым делом мы рекомендуем вам зачистить (отпалировать) текстолит, так что бы он блестел. Лучше это сделать перед тем как вырезать нужный рисунок, потому что потом по рисунку отполировать поверхность будет намного сложнее.


Зачищаем медную поверхность текстолита наждачкой  что бы нанести рисунок

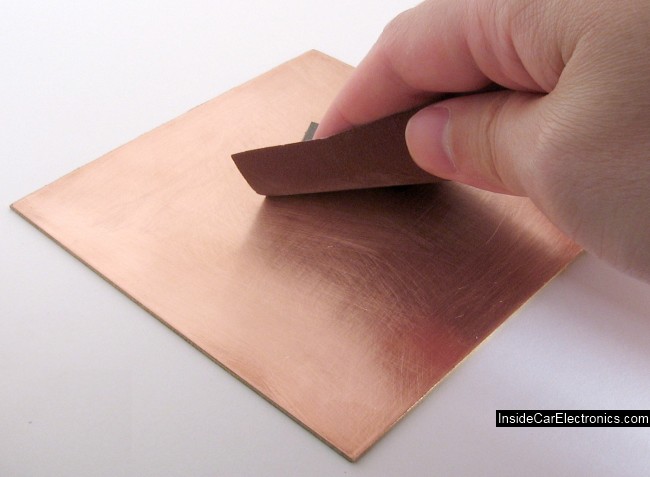

Полируем поверхность нового текстолита мелкой шкуркой


Второе что мы вам рекомендуем сделать это напечатать рисунок печатной  платы на бумаге, допустим на лазерном принтере. Далее нужно наложить рисунок на текстолит и скажем закрепить его скотчем.


Печатаем рисунок печатной платы на лазерном принтере и наносим его на текстолит

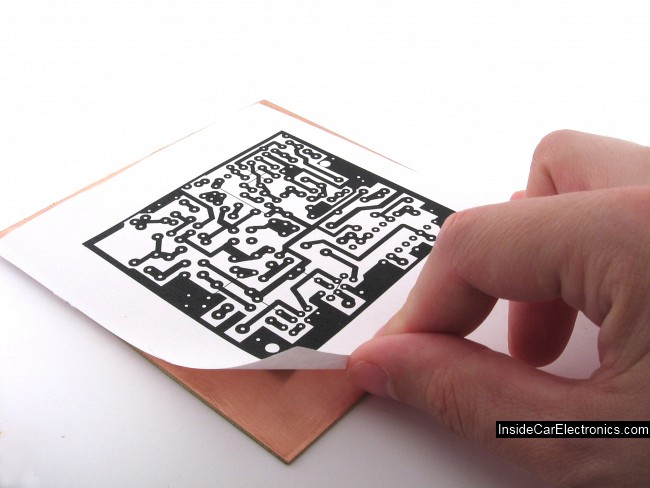

Печатаем и наклеиваем сверху рисунок печтаной платы


В местах где будут дырочки под электронные компоненты, необходимо наметить дырочки. Для этого можно взять острый гвоздь или сверло, ставить в точку контакта сверло и ударять по нему сзади молотком (не сильно что бы не затупить сверло и не сломать его)


Отмечаем по нарисованным дорожкам точки привязки для установки компонентов

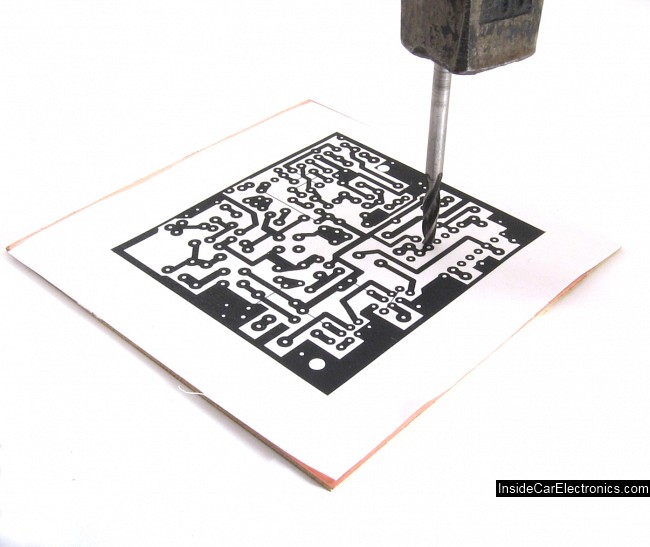

Намечаем отверстия с помощью молотка и сверла на поверхности текстолита


Если вы нанесете метки отверстий, вам легче будет потом просверлить дырки. Сверло очень плотно входит в такие наметки и не соскакивает, что позволяет делать точные и красивые отверстия. Так же это поможет вам перерисовать рисунок напечатанный на листе бумаги по точками привязки.

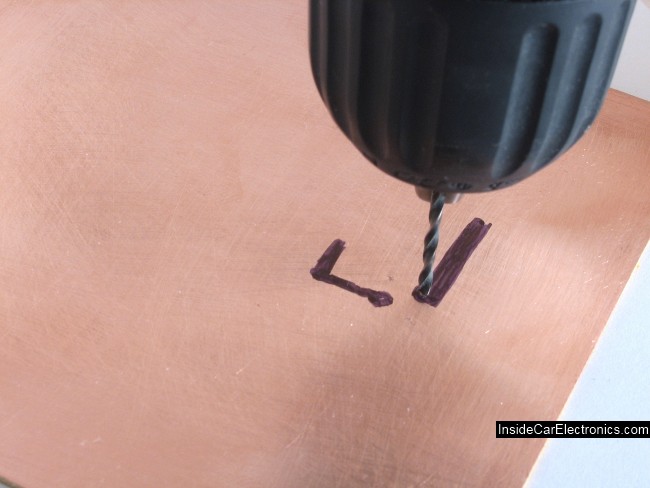

Сверлим отверстия в текстолите тонким сверлом, для продевания контактов электронных компонентов
Сверлим дырки в текстолите по намеченым точкам для установки электронных компонентов


Далее мы просто закрашиваем скажем маркером все площади которые останутся на текстолите. По сути вы должны получить точно такой же рисунок как на бумаге, только на текстолите.

Самый главный этап это вырезание текстолита. Тут вам понадобиться скальпель или острый нож (лезвие). Вы можете сильно прижимая ножь пройтись по всем граням нарисованных дорожек. Таким образом вы проделаете неглубокие разрезы, отделяя дорожки от ненужной медной пластины. На ножь надо давить с такой силой, что бы разрезать поверхность медной пластины текстолита (сильно давить не стоит - вы можете разрезать текстолит насквозь).

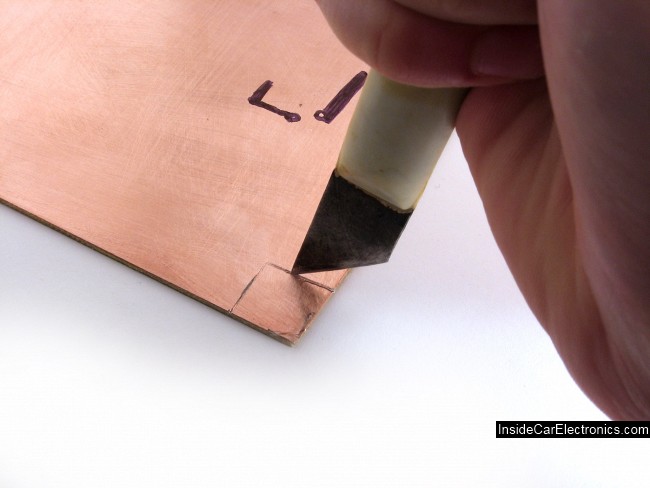

Прорезаем контуры дорожек на поверхности текстолита с помощью скальмеля или ножа
Прорезаем медную поверхность текстолита с помощью скальпеля или ножа
Удаляем части медной поверхности текстолита с помощью ножа или скальпеля

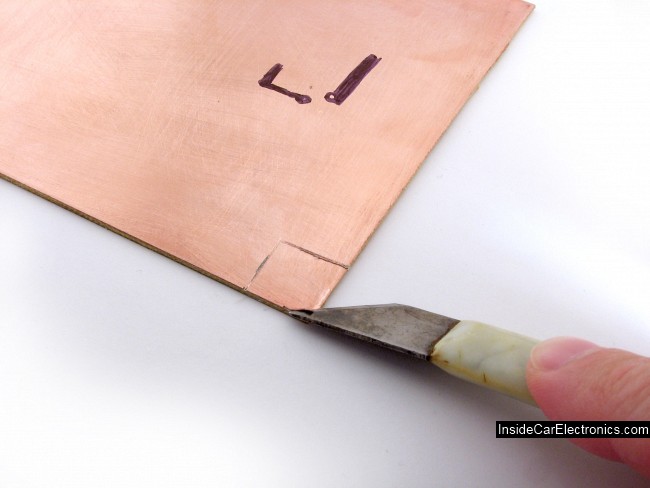

Поддеваем и отделяем медную поверхность текстолита и отрываем ее


Далее вы можете поддеть острой частью скальпеля медную пластину приклеенную к текстолиту в том месте где медная пластина должна быть удалена. Делайте это смелее, таким образом отделив скажем сантиметр меди вы сможете взять его пальцами и просто потянув  на себя отделить его от текстолита. Лишняя медная пластина будет отделяться именно по тому рисунку который вы прорезали скальпелем.
Не стоит спешить в этой ювелирной процедуре, если вы будете отрывать медь резко, вы можете оторвать часть дорожки и работа будет испорчена. Не стоит и этого пугаться, если вы где то разорвете дорожку...вы можете взять кусочек провода и припаять его поверх к концам разорванной дорожки, удалив таким образом образовашуюся прорезь.

Печатная плата своими руками с припаяными электронными компонентами установленные в просверленные отверстия
Готовая печтная плата изготовленная скальпельным методом в домашних условиях


Отделив лишний текстолит у вас остануться медные дорожки, по сути вам останется только просверлить отверстия, вставить электронные компоненты и припаять их.

Читайте про другие методы создания печтаных плат на нашем сайте.
Удачи вам в ваших начинаниях.
