Как сделать индикатор для проверки проводки в автомобиле
Как сделать индикатор для проверки проводки в автомобиле
Несколько способов сделать световые и звуковых индикаторов для проверки целостности автомобильной проводки.

Очень часто в автомобиле приходится проверять проводку и в следствии того что напряжение сети всего 12 Вольт (постоянного тока), обычные средства, такие как отвертка-индикатор с неоновой газоразрядной лампочкой.

Такие индикаторы обычно рассчитаны на срабатывание при минимальном напряжении 60 Вольт. При этом разряд в таких лампах возможен только при наличии переменного тока.

Для проверки цепей автомобильной проводки можно испольовать обычную автомобильную лампочку 12 Вольт  с нитью накала. Лампочку лучше всего подключить через цоколь и к нему припаять длинные провода.

Маленькая лампочка небольшой мощности с отражателем для проверки праводки в машине
Автомобильная лампа с маленьким отражателем для проверки целостности электрических цепей автомобиля

Мощность лампочки может быть любая, но лучше  как можно меньше. С маломощной лампочкой удобнее работать, она не бьет в глаза и не сильно греется, как вы помните мы будем ее использовать только как индикатор.

Итак длинными проводами вы  можете подключать лампочку даже к клеммам аккумулятора.

Принцип тестирования заключается в том что один контакт лампочки подключается например к минусу (массе) автомобиля. Можно прямо на клеммах, можна на элементах корпуса.

Вторым контактом мы подключаемся к разным контактам и смотрим когда загорится лампа. Если лампа загорелась мы можем с точностью сказать что на данном контакте есть напряжение 12 Вольт.

По накалу нити лампочки мы можем определить качество контакта. Если провод где то поврежден или плохо подключен, лампа может гореть не в полный накал.

Таким образом можно отметить все контакты которые имеют + (положительный потенциал), после чего можно проделать обратную операцию.

Один контакт подключаем к плюсовой клемме аккумулятора или к одному из найденых контактов на которых всегда присутсвует положительный потенциал (+ 12 Вольт).

Вторым контактом мы касаемся всех оставшихся контактов и находим все контакты на которых есть масса (- 12 Вольт) их тоже помечаем.

Все оставшиеся контакты мы помечаем как пусты. На этих контактах нет потенциала, они попросту висят в воздухе.

Распределив все контакты по местам вы можете выяснить при каких обстоятельствах на каких контактах появляется потенциал и насколько хорошо они пропускают электрический ток.

Если вам трудно вопспринимать накал лампы как индикатор, то можно сделать звуковой индикатор.

Часто такие ситуации возникают когда вы роетесь под приборной панелью или скажем в подкапотном пространстве. Расположить лампочку индикатор так что бы вам всегда было ее видно очень сложно.

В этом случае вам поможет пьезо-звуковой генератор или в простонародии “пищалка”. Это маленький излучатель звука со встроенным внутри генератором звука. При подключении к контактам такого излучателя напряжения он издает звук.

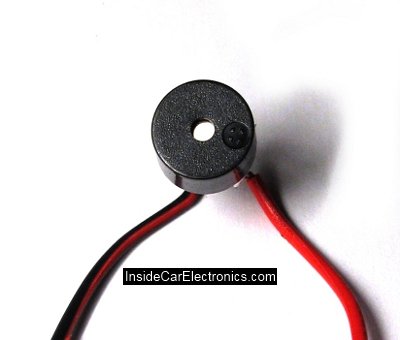

Звуковой генератор на 12 Вольт для подключения к электрическим цепям автомобиля
Звуковой пъезо-электрический генератор, для тестирования электрических цепей автомобиля


Важно пометить один из контактов излучателя, так как при подключении нужно соблюдать полярность. Можно просто подключить один контакт красного цвета а другой синего или черного.


Проверка пъезо-электрического звукового генератора на 12 Вольт для проверки проводки в автомобиле


Теперь подключив минусовой провод пищалки к массе автомобиля вы можете прозванивать все плюсы. И наоборот подключив плюсовой контакт к  плюсовой клемме автомобиля вы можете проверять наличие массы на контактах проводки.

Плюс таких звуковых генераторов в том что они изготавливаются сразу с генератором определенной частоты и рассчитаны на входное напряжение 12 Вольт (именно такие вам надо спрашивать в магазинах электроники). Если такой найти не удается очень часто такие пищалки установлены в китайских будильниках. Если у вас есть старый будильник вы можете вынять пищалку из него.

!!!! не забывайте что для того что бы подключить такой генератор звука к сети 12 Вольт вам нужно будет подобрать сопротивление, так как в будильнике напряжение сети обычно не превышает 1,5 Вольта.

Так же в будильник не всегда устанавливаются пищалки с генератором звука, сам генератор может быть расположен на плате самого будильника. Но попытка не пытка.

Для более удобного и быстрого определения всех контактов можно изготовить компактную отвертку индикатор.

Для этого нам понадобяться два светодиода - обязательно двух разных цветов

Разноцветные светодиоды 1,5 Вольта с сопротивлениями 100 Ом для подключения к сети автомобиля напряжением 12 Вольт
Разноцветные светодиоды 1,5 Вольта с сопротивлениями 100 Ом для подключения к сети автомобиля напряжением 12 Вольт

Два сопротивления 100 Ом желательно мощностью  не менее 1 Ватта.

Светодиоды обладают замечательным свойством полупроводниковых диодов, они проводят электричество только в одну сторону. Соответственно и горят они только если к ним в правильном порядке подключить плюс и минус.

Мы используем это свойство диодов и подключим диоды встречно - тоесть при протекании тока в одну сторону будет гореть скажем красный диоды а в обратную сторону зеленый.

Светодиоды рассчитаны обычно на напряжение всего 3 Вольта, а в сети нашего автомобиля как мы помним напряжение 12 Вольт.

К ножке каждого диода нам нужно припаять сопротивление 100 Ом, после чего проверить их полярность.

Определив полярности отметьте + (плюсовые) контакты на каждом дидоде и соедините их встречно - тоесть что бы + плюс одного диода был соединен с - минусом другого.

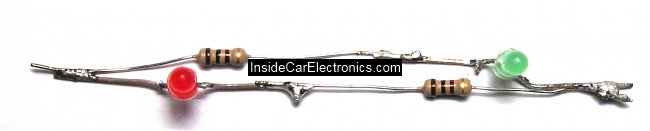

Два встречно направленных светодиода для тестирования полярности и целестности электрических цепей автомобиля
Два светодиода красного и зеленого цвета спаяных встречно для определения полярности тестируемых цепей

Теперь соедините получившихся два контакт с плюсом и минусом аккумулятора. Должен загорется один из диодов. Если вы поменяете контакты на клеммах аккумулятора загорится другой светодиод.


Проверка встречно подключенных светодиодов для проверки полярности и целостности электрических цепей автомобиля

Далее вы можете взять старую отвертку индикатор, вынуть изнутри неоновую лампу и вставить туда диоды.

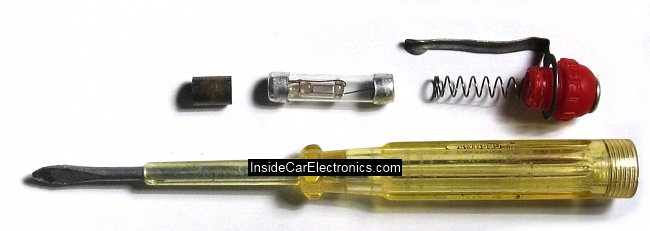

Отвертка инликатор 220 Вольт - составные элементы.
Разобраный индиктор для тестирования сетей переменного тока 220 Вольт - неоновая лампа, прокладка и торцевой контакт

Необходимо что бы контакты которыми вы всовываете диоды внутрь коснулись вывода острия отвертки.

Для плотного соединения вы можете натолкать внутрь не сильно спресованной фольги. Вставляя в нее контакт он плотно зафиксируется в фольге и соответственно обеспечит плотный контакт с острием отвертки.

Второй контакт необходимо вывести  сзади отвертки. Можно припаять или как то прикрутить его к кольцу которое раньше предназналочь для касания пальцем, для того что бы создать потенциал  на неоновой лампе.

В нашем случае теперь  к кольцу на торце отвертки вы можете подключить контакт относительно которого вы будете проверять все остальные контакты.

Рекомендуем вам так же сделать простенькие удлинители с крокодильчиками. Так вы можете накинуть один крокодильчик на торцевую часть отвертки а другим касаться разных контактов определяя на них потенциал.

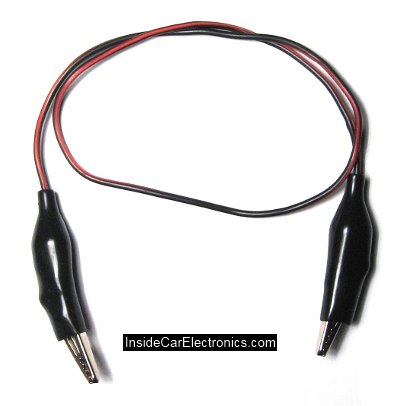

Провод переноска для временного соединение с нужными контактами крокодильчиками
Соединительный провод с крокодильчиками для временных соединений


Тестирования производится так же как с обычной лампочкой описанное выше. Вы подключаете к примеру минус к торцевой части и проходите по всем контактом определяя все плюсы (горит красный светодиод).
Потом наоборот цепляете плюс и проходите по всем контактом отмечая минусы, горит зеленый светодиод.

Два светодиода помогут вам ориентироваться в какую сторону движеться ток, могут быть и неожиданные прозвонки, когда к примеру контакт имеет потенциал и плюсы и минуса - обычно это случается если контакт подключен через делители или сопротивления и к массе и к плюсовому проводу. Такой провод может прозваниваться и на массу и на плюс.

По свечению светодиода так же можно определять насколько качественный контакт вы нашли, но лампочка все-таки более достоверное средство.

Если у вас есть возможность вы так же можете купить самый простой китайский тестер. В любом из этих тестеров обычно есть звуковой индикатор целосности цепи, а так же измеритель сопротивлений.

Измеряя сопротивление вы наиболее точно можете оценить целосность цепи.

Не забывайте так же что любые переносные приборы подключаемые к сети автомобиля такие как - преобразователь напряжения 12 Вольт в 220 Вольт, переносная лампа, пылесос могут послужить вам тестером проводки.

Вы можете подключить один контакт (скажем массу) и вторым контактом просматриват тестируемые контакты, обращая внимание на прибор - работает ли он.

В обшем все в ваших руках, любые експеременты и изобретения делают наш мир лучше.

Более подробно о полном наборе инструментов необходимых для ремонта и диагностики электроники в автомобиле вы можете прочитать ниже - ссылка в блоке похожие статьи.

Если у вас идеи или известные способы реализации приборов для тестирования автомобильных электрических цепей - пишите нам в комменты.
